Mesure de débit externe sans perçage de la conduite

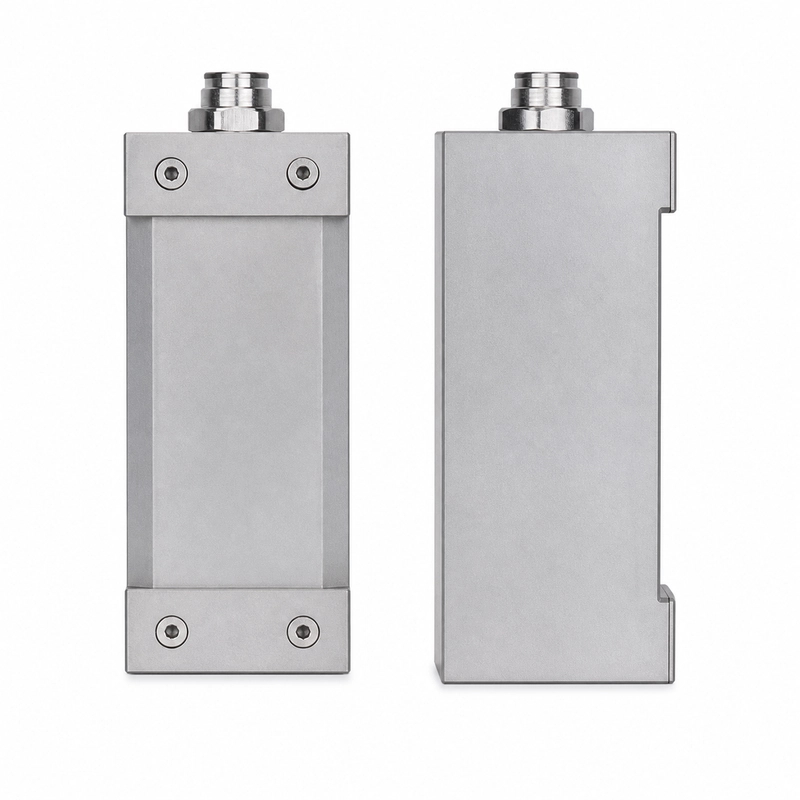

Le BBFM-Q200K-C est un transducteur ultrasonore clamp-on de 200 kHz pour la mesure de débit. Il se couple à l’extérieur de la conduite et convient aux débitmètres non intrusifs, à la surveillance des réseaux, aux essais temporaires et aux conduites qu’il n’est pas souhaitable de percer.
Il est spécifié pour une température de -40 à +80°C, une pression maximale de 3 kgf ou 0,3 MPa et un indice de protection IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q200K-C |
| Fréquence centrale | 200 kHz ±5% |
| Impédance minimale | 500 Ω ±20% |
| Capacité | 4 300 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériaux du boîtier | Acier inoxydable 304 et PEEK |
| Indice de protection | IP68 |
Applications de mesure de débit
- Débitmètres ultrasonores clamp-on
- Surveillance du débit dans les réseaux de conduites
- Essais temporaires de débit
- Conduites pour lesquelles un perçage n’est pas souhaitable
