BBFM-Q1P1M 高温烟道超声波流量换能器

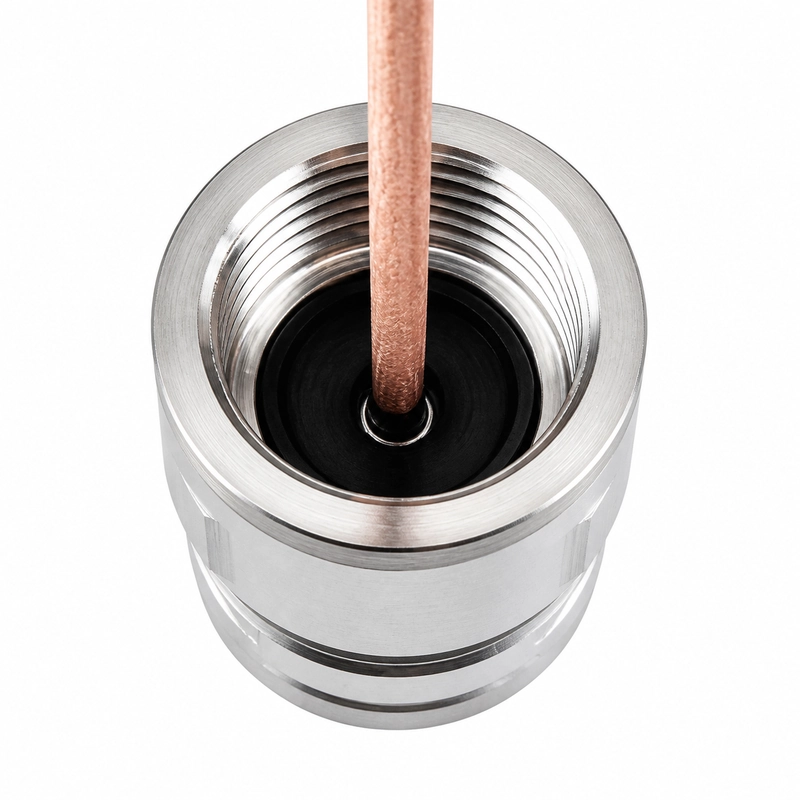

带内螺纹圆柱本体、黑色感测面和编织线缆的 BBFM-Q1P1M 烟道超声波流量换能器

用于烟道流量声程的 1.1 MHz 换能器

BBFM-Q1P1M 是一款高温烟道超声波流量换能器,适用于烟道气体流量测量、锅炉烟气监测、工业排放管道以及高温气体传播时间测量。

技术参数

参数 技术指标
型号 BBFM-Q1P1M
中心频率 1.1 MHz ±5%
最小阻抗 150 Ω ±20%
电容量 1,200 pF ±20%(1 kHz)
工作电压 峰值电压 <300 Vpp
工作温度 -40~+80℃
工作压力 ≤10 kgf 或 1 MPa
-3 dB 半功率角 6.7° ±10%
外壳材质 316
防护等级 IP68

应用领域

  • 烟道气体流量测量
  • 锅炉烟气监测
  • 工业排放管道
  • 高温气体传播时间测量

选型与集成

选型时应综合考虑气体成分与温度、所需声程、烟道几何尺寸、可用安装空间、工作压力、防护要求以及驱动接收电路。
