1,1-MHz-Messung auf Rauchgas-Schallwegen

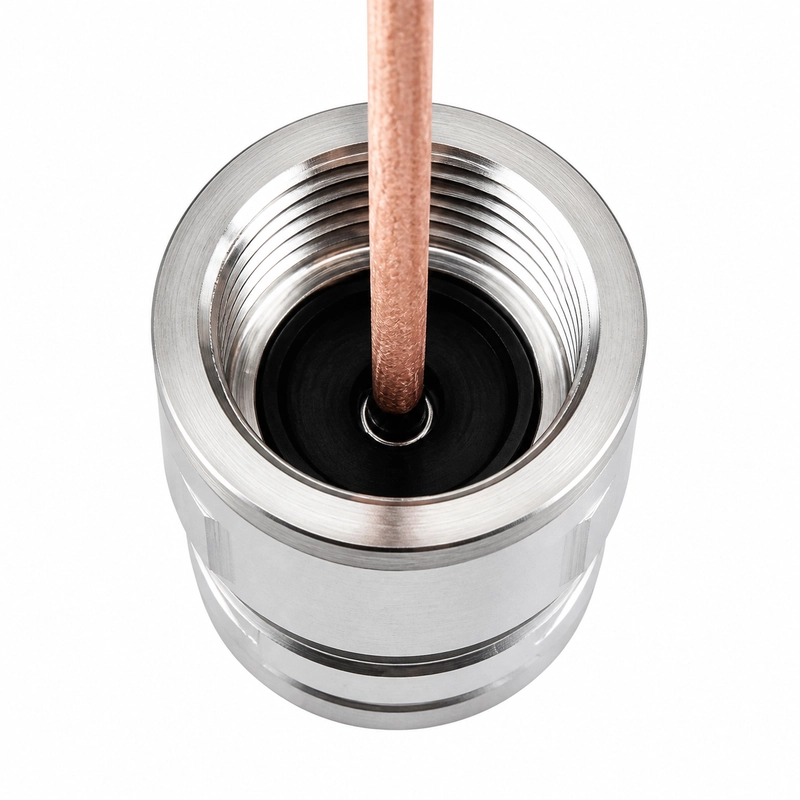

Der BBFM-Q1P1M ist ein Ultraschallwandler für die Rauchgas-Durchflussmessung, die Überwachung von Kesselabgasen und den Einsatz in industriellen Emissionskanälen. Er eignet sich außerdem für die Laufzeitmessung von Gasen bei hoher Temperatur.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q1P1M |
| Mittenfrequenz | 1,1 MHz ±5 % |
| Minimale Impedanz | 150 Ω ±20 % |
| Kapazität | 1.200 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | ≤10 kgf oder 1 MPa |
| Halbwertswinkel bei -3 dB | 6,7° ±10 % |
| Gehäusewerkstoff | 316 |
| Schutzart | IP68 |
Anwendungen
- Rauchgas-Durchflussmessung
- Überwachung von Kesselabgasen
- Industrielle Emissionskanäle
- Laufzeitmessung von Gasen bei hoher Temperatur
Auswahl und Integration
Bei der Auswahl sind Gaszusammensetzung und Temperatur, erforderlicher Schallweg, Kanalgeometrie, verfügbarer Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
