Mesure à 1,1 MHz sur les trajets acoustiques des fumées

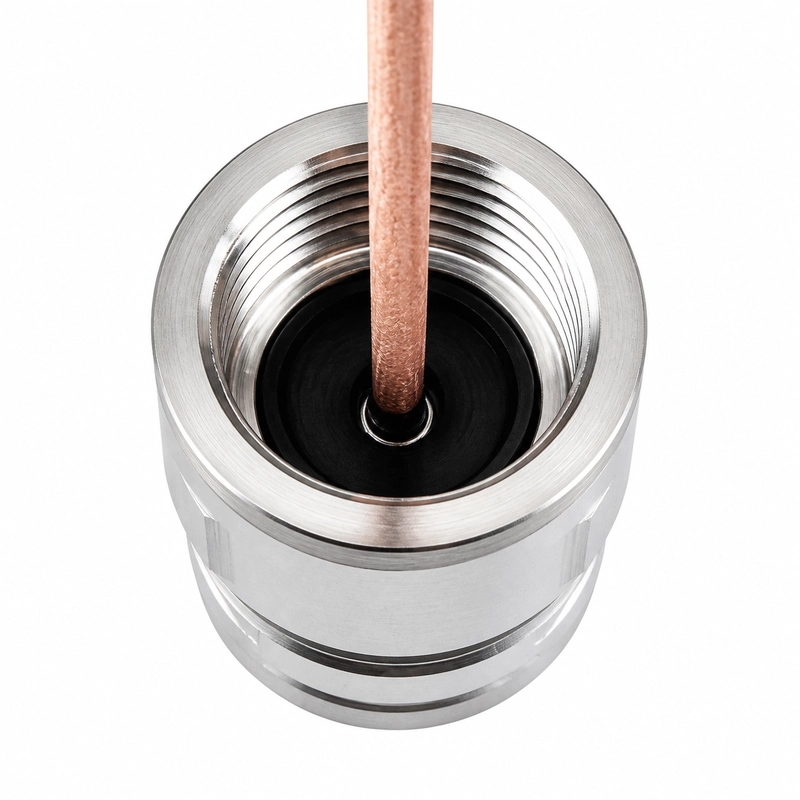

Le BBFM-Q1P1M est un transducteur ultrasonore pour la mesure du débit des fumées, le suivi des gaz d’échappement de chaudière et les conduits d’émissions industrielles. Il convient également à la mesure du temps de transit dans les gaz à haute température.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q1P1M |
| Fréquence centrale | 1,1 MHz ±5 % |
| Impédance minimale | 150 Ω ±20 % |
| Capacité | 1 200 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Angle à mi-puissance à -3 dB | 6,7° ±10 % |
| Matériau du boîtier | 316 |
| Indice de protection | IP68 |
Applications
- Mesure du débit des fumées
- Surveillance des gaz de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit des gaz à haute température
Sélection et intégration
La sélection doit tenir compte de la composition et de la température du gaz, du trajet acoustique requis, de la géométrie du conduit, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
