Medición a 1,1 MHz en recorridos de gases de combustión

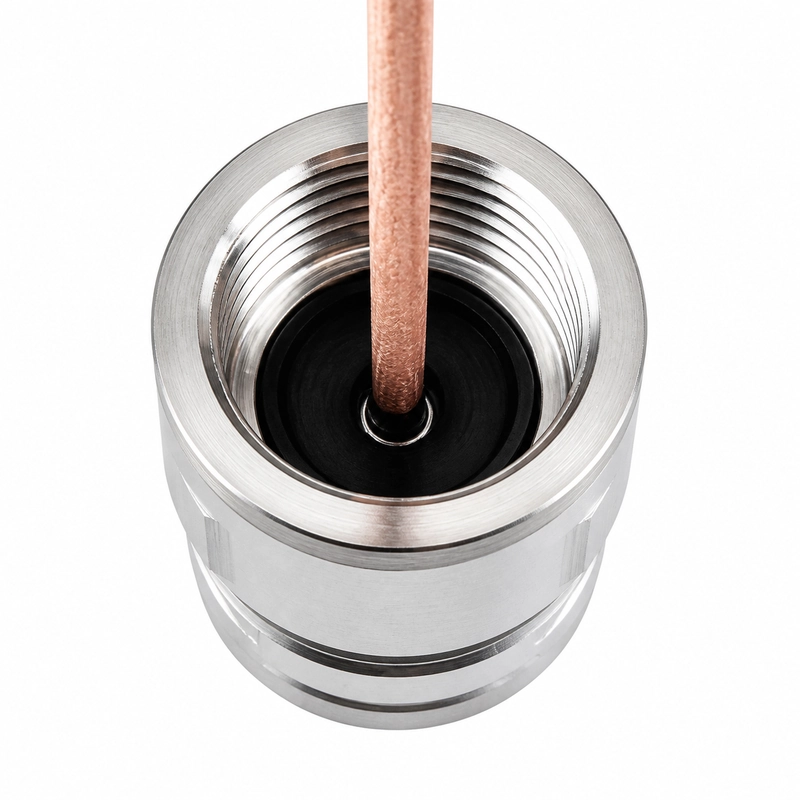

El BBFM-Q1P1M es un transductor ultrasónico para medir el caudal de gases de combustión, controlar los gases de escape de calderas y trabajar en conductos de emisiones industriales. También se utiliza para medir el tiempo de tránsito en gases a alta temperatura.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q1P1M |
| Frecuencia central | 1,1 MHz ±5 % |
| Impedancia mínima | 150 Ω ±20 % |
| Capacitancia | 1.200 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Ángulo de semipotencia a -3 dB | 6,7° ±10 % |
| Material de la carcasa | 316 |
| Grado de protección | IP68 |
Aplicaciones
- Medición del caudal de gases de combustión
- Monitorización de gases de calderas
- Conductos de emisiones industriales
- Medición del tiempo de tránsito de gases a alta temperatura
Selección e integración
La selección debe considerar la composición y la temperatura del gas, el trayecto acústico requerido, la geometría del conducto, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
