BBFM-Q1M-C 高温烟道超声波流量换能器

BBFM-Q1M-C 高温烟道超声波流量换能器

高温烟气中的超声传播时间测量

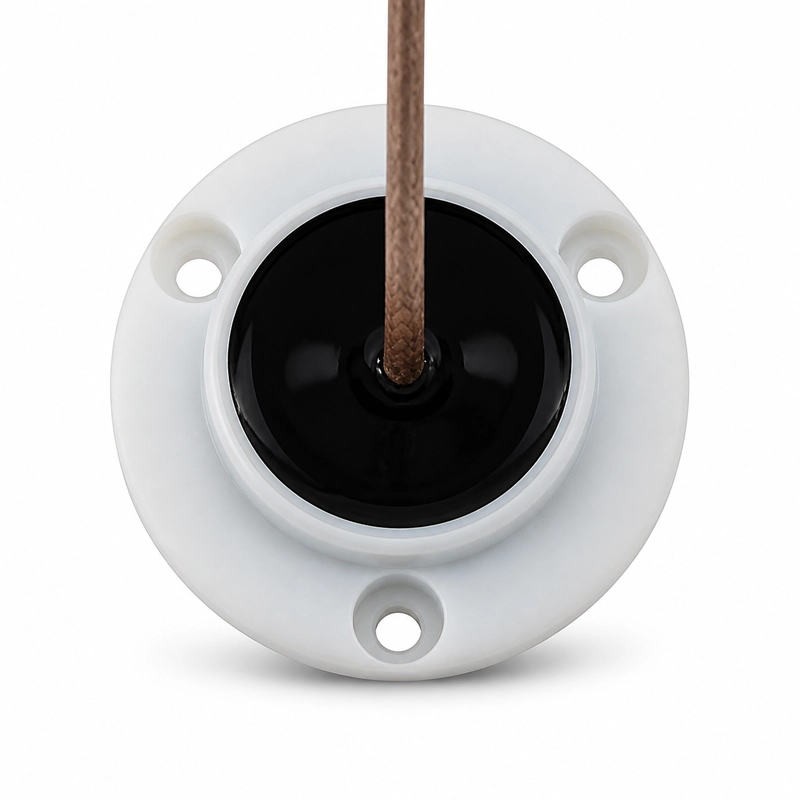

BBFM-Q1M-C 是一款中心频率为 1 MHz 的高温烟道超声波流量换能器,适用于烟道气体流量测量、锅炉烟气监测、工业排放管道和高温气体传播时间测量。

换能器工作温度为 -20~+100℃,工作压力不超过 10 kgf 或 1 MPa,防护等级为 IP68。

声学与电气参数

参数 技术指标
型号 BBFM-Q1M-C
中心频率 1 MHz ±5%
最小阻抗 30 Ω ±50%
电容量 2,500 pF ±20%(1 kHz)
工作电压 峰值电压 <300 Vpp
工作温度 -20~+100℃
工作压力 ≤10 kgf 或 1 MPa
波束宽度 -3 dB 半功率角:4.6° ±10%
防护等级 IP68

烟道与排放管道应用

  • 烟道气体流量测量
  • 锅炉烟气监测
  • 工业排放管道
  • 高温气体传播时间测量
