Mesure ultrasonore du temps de transit dans les fumées chaudes

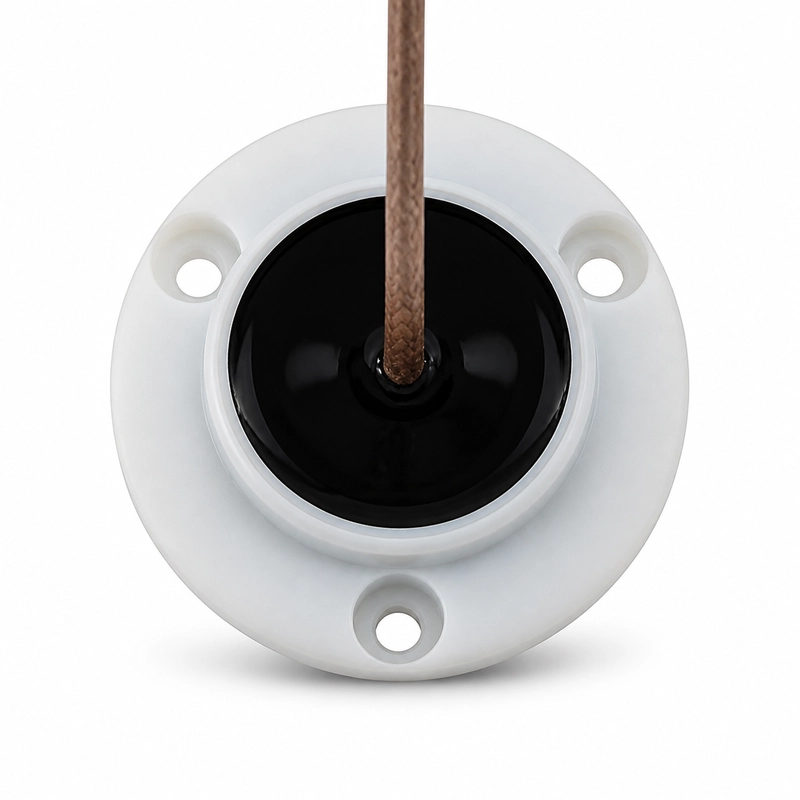

Le BBFM-Q1M-C est un transducteur de 1 MHz destiné à la mesure du débit des fumées. Il convient au suivi des gaz de chaudière, aux conduits d’émissions industrielles et à la mesure du temps de transit des gaz à haute température.
La plage de fonctionnement s’étend de -20 à +100°C. La pression admissible atteint 10 kgf ou 1 MPa et l’indice de protection est IP68.
Caractéristiques acoustiques et électriques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q1M-C |
| Fréquence centrale | 1 MHz ±5% |
| Impédance minimale | 30 Ω ±50% |
| Capacité | 2 500 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -20 à +100°C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 4,6° ±10% |
| Indice de protection | IP68 |
Applications sur conduits de fumées et d’émissions
- Mesure du débit des fumées
- Surveillance des gaz d’échappement de chaudière
- Conduits d’émissions industrielles
- Mesure du temps de transit des gaz à haute température
