Ultraschall-Laufzeitmessung in heißen Rauchgasen

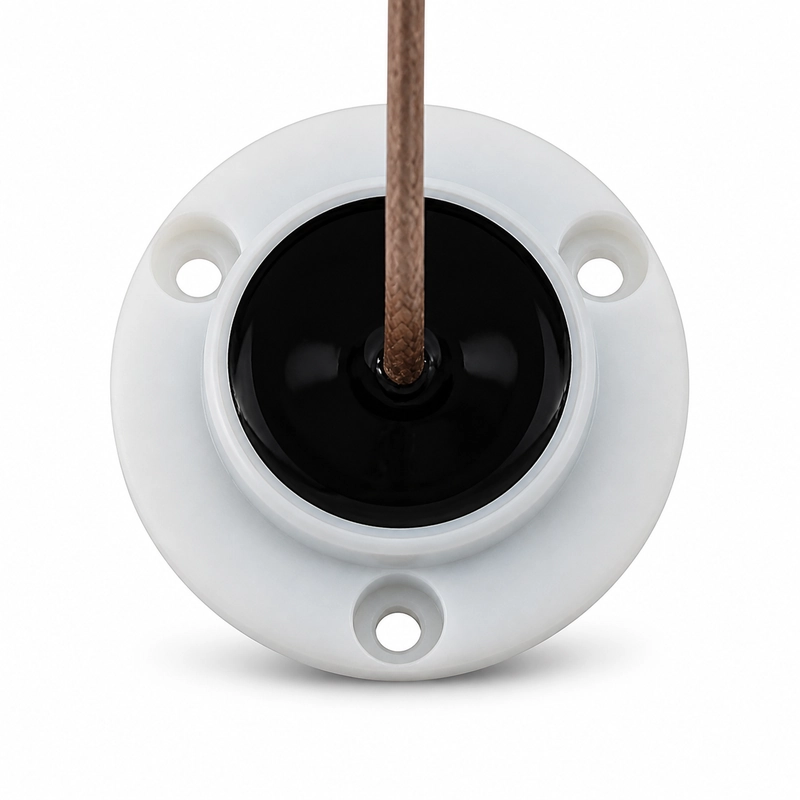

Der BBFM-Q1M-C ist ein 1-MHz-Ultraschallwandler zur Rauchgas-Durchflussmessung. Er eignet sich für die Kesselabgasüberwachung, industrielle Emissionskanäle und die Laufzeitmessung von Gasen bei hoher Temperatur.
Der Betriebstemperaturbereich reicht von -20 bis +100°C. Der Wandler ist für einen Druck bis 10 kgf oder 1 MPa und für Schutzart IP68 spezifiziert.
Akustische und elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q1M-C |
| Mittenfrequenz | 1 MHz ±5% |
| Minimale Impedanz | 30 Ω ±50% |
| Kapazität | 2.500 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -20 bis +100°C |
| Zulässiger Druck | ≤10 kgf oder 1 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 4,6° ±10% |
| Schutzart | IP68 |
Anwendungen in Rauchgas- und Emissionskanälen
- Rauchgas-Durchflussmessung
- Kesselabgasüberwachung
- Industrielle Emissionskanäle
- Laufzeitmessung heißer Gase
