Medición ultrasónica por tiempo de tránsito en gases calientes

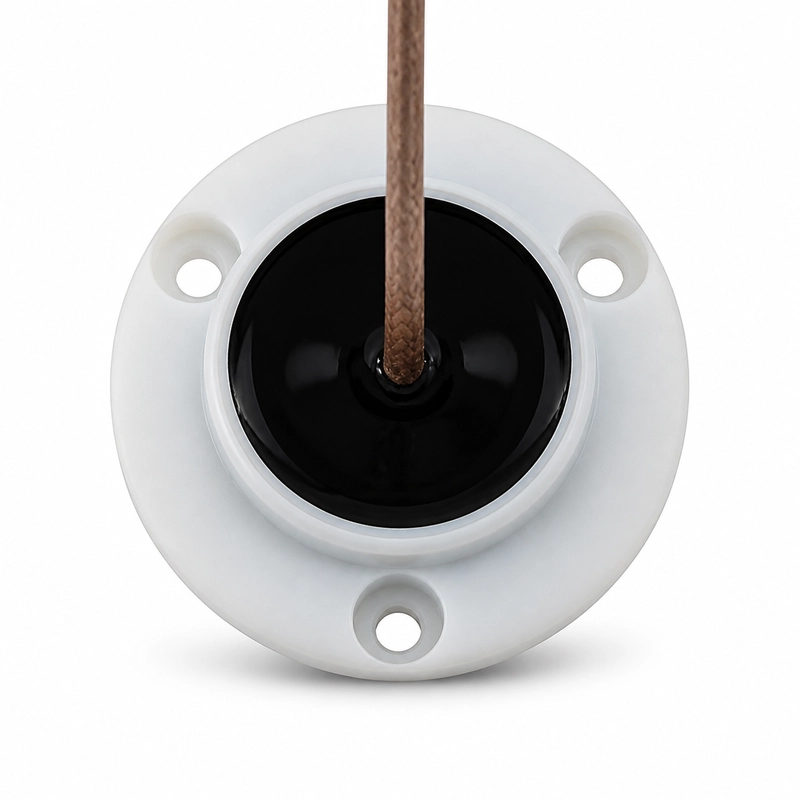

El BBFM-Q1M-C es un transductor de 1 MHz para medir el caudal de gases de combustión. Está indicado para el control de gases de caldera, conductos de emisiones industriales y medición por tiempo de tránsito de gases a alta temperatura.
El rango de funcionamiento es de -20 a +100°C. Admite una presión de hasta 10 kgf o 1 MPa y cuenta con grado de protección IP68.
Especificaciones acústicas y eléctricas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q1M-C |
| Frecuencia central | 1 MHz ±5% |
| Impedancia mínima | 30 Ω ±50% |
| Capacitancia | 2 500 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -20 a +100°C |
| Presión admisible | ≤10 kgf o 1 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 4,6° ±10% |
| Grado de protección | IP68 |
Aplicaciones en conductos de humos y emisiones
- Medición del caudal de gases de combustión
- Monitorización de gases de escape de calderas
- Conductos de emisiones industriales
- Medición por tiempo de tránsito de gases a alta temperatura
