用于液体测量声路的 1 MHz 接液式换能器

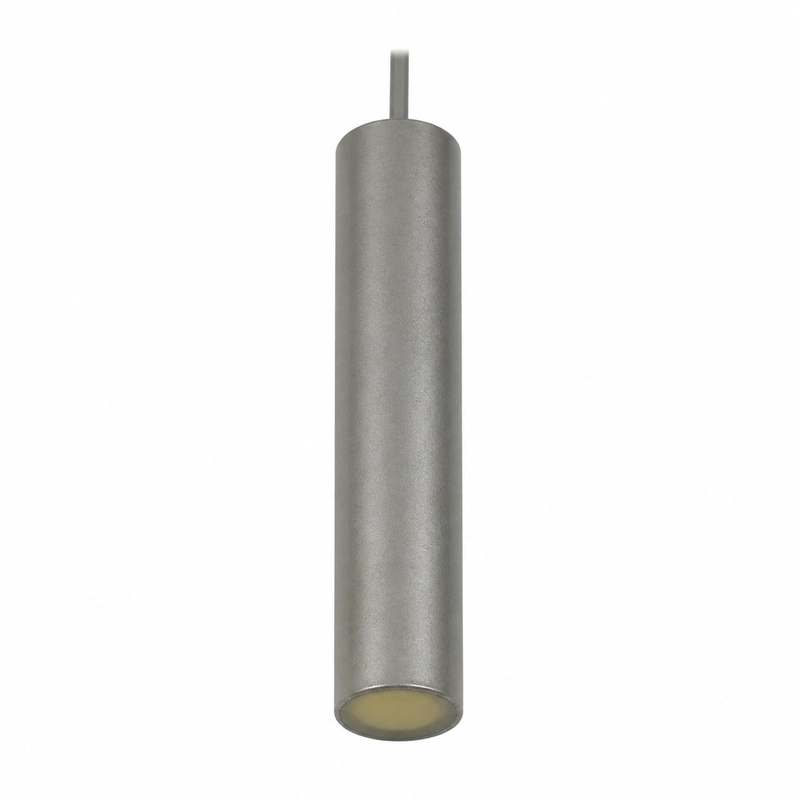

BBFM-Q1M-B 是一款接液式超声波流量测量换能器，适用于工业液体流量计、管道流速测量和水处理流量监测，也可集成到设备内置流量模块中。源资料给出的参考量程为 0.05～3 m。
产品在 -3 dB 下的半功率角为 4.5° ±10%，工作温度为 -40～+80℃，工作压力不超过 10 kgf 或 1 MPa，防护等级为 IP68。
声学、电气与机械参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q1M-B |
| 中心频率 | 1 MHz ±5% |
| 建议量程 | 0.05～3 m |
| 最小阻抗 | 40 Ω ±20% |
| 电容量 | 1,500 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <300 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤10 kgf 或 1 MPa |
| 波束宽度 | -3 dB 半功率角 4.5° ±10% |
| 外壳材质 | 304 不锈钢 |
| 防护等级 | IP68 |
| 重量 | 150 g ±5%（线长 1.5 m） |
声学与电气特性
该型号的声学特性包括 0.05～3 m 参考量程和 4.5° ±10% 半功率角。
电路需适配 40 Ω ±20% 的最小阻抗、1 kHz 下 1,500 pF ±20% 的电容量，并将峰值电压控制在 300 Vpp 以下。标称重量 150 g ±5% 对应 1.5 m 线缆配置。
