Medienberührte 1-MHz-Messung in Flüssigkeitsschallwegen

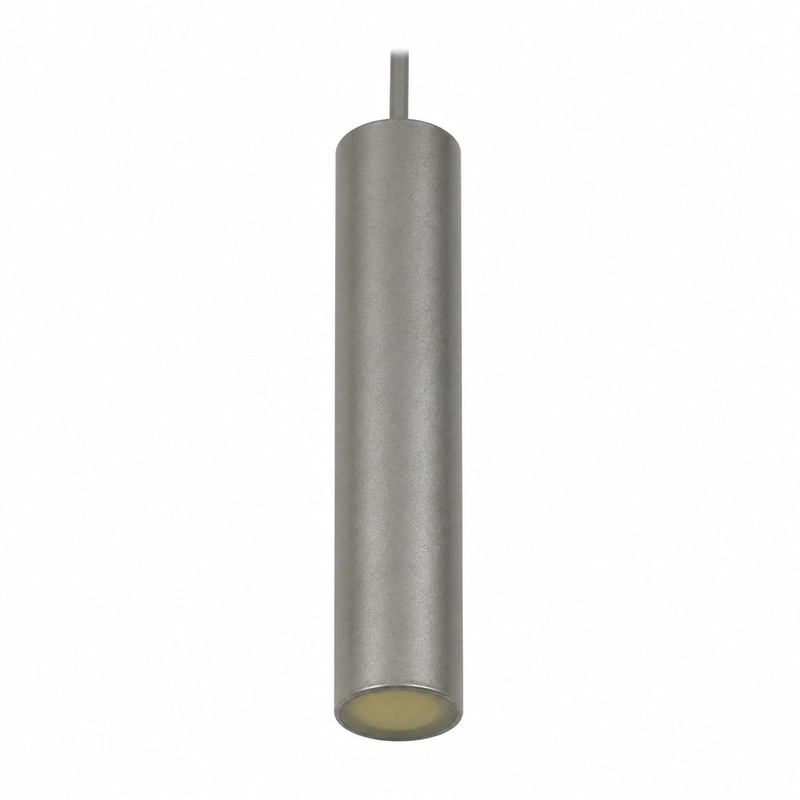

Der BBFM-Q1M-B ist ein medienberührter Ultraschall-Durchflusswandler für industrielle Flüssigkeitsdurchflussmesser, die Geschwindigkeitsmessung in Rohrleitungen und die Durchflussüberwachung in der Wasseraufbereitung. Er kann außerdem in integrierte Messmodule eingebaut werden. Der Referenzbereich beträgt 0,05 bis 3 m.
Der Halbwertswinkel ist mit 4,5° ±10% bei -3 dB angegeben. Der Betriebstemperaturbereich reicht von -40 bis +80°C, der zulässige Druck beträgt höchstens 10 kgf oder 1 MPa und die Schutzart ist IP68.
Akustische, elektrische und mechanische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q1M-B |
| Mittenfrequenz | 1 MHz ±5% |
| Empfohlener Bereich | 0,05 bis 3 m |
| Minimale Impedanz | 40 Ω ±20% |
| Kapazität | 1.500 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Schallkeulenbreite | Halbwertswinkel 4,5° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl 304 |
| Schutzart | IP68 |
| Gewicht | 150 g ±5% mit 1,5 m Kabel |
Akustische und elektrische Eigenschaften
Zu den dokumentierten akustischen Eigenschaften gehören ein Referenzbereich von 0,05 bis 3 m und ein Halbwertswinkel von 4,5° ±10%.
Die Elektronik muss eine minimale Impedanz von 40 Ω ±20%, eine Kapazität von 1.500 pF ±20% bei 1 kHz und eine Spitzenspannung unter 300 Vpp berücksichtigen. Das Gewicht von 150 g ±5% gilt für die Ausführung mit 1,5 m Kabel.
