Medición a 1 MHz en contacto con el fluido

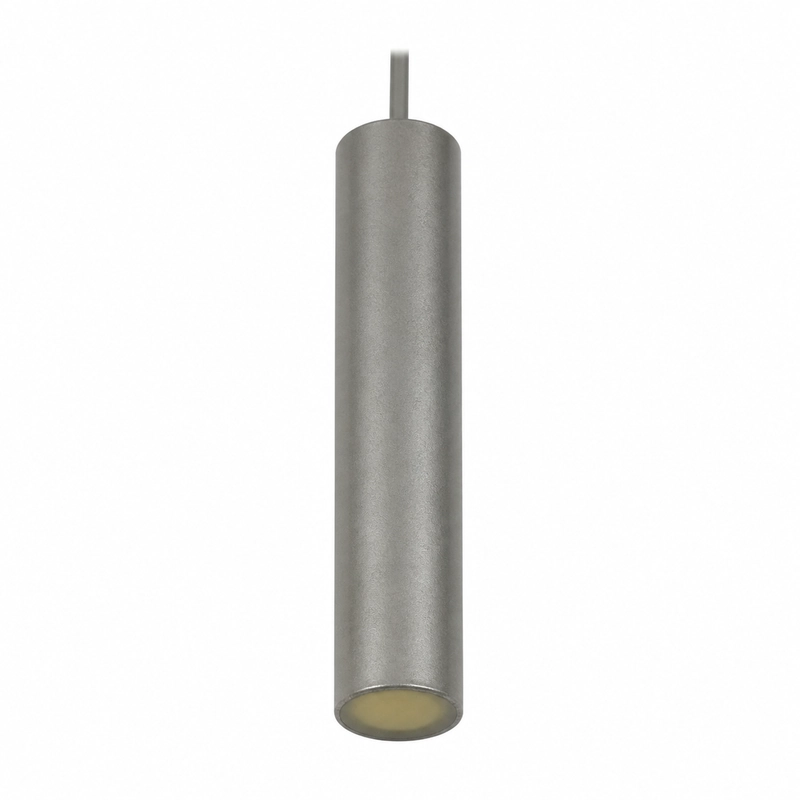

El BBFM-Q1M-B es un transductor ultrasónico de caudal en contacto con el fluido para caudalímetros industriales de líquidos, medición de velocidad en tuberías y control de caudal en tratamiento de agua. También puede integrarse en módulos de medición incorporados. El alcance de referencia es de 0,05 a 3 m.
El ángulo de media potencia está especificado en 4,5° ±10% a -3 dB. La temperatura de funcionamiento es de -40 a +80°C, la presión admisible alcanza 10 kgf o 1 MPa y el grado de protección es IP68.
Datos acústicos, eléctricos y mecánicos
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q1M-B |
| Frecuencia central | 1 MHz ±5% |
| Alcance recomendado | 0,05 a 3 m |
| Impedancia mínima | 40 Ω ±20% |
| Capacitancia | 1.500 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Ancho de haz | Ángulo de media potencia de 4,5° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable 304 |
| Grado de protección | IP68 |
| Peso | 150 g ±5% con un cable de 1,5 m |
Características acústicas y eléctricas
Las características acústicas documentadas incluyen un alcance de referencia de 0,05 a 3 m y un ángulo de media potencia de 4,5° ±10%.
La electrónica debe admitir una impedancia mínima de 40 Ω ±20%, una capacitancia de 1.500 pF ±20% a 1 kHz y una tensión de pico inferior a 300 Vpp. El peso de 150 g ±5% corresponde a la versión con cable de 1,5 m.
