Mesure en contact fluide à 1 MHz dans les circuits liquides

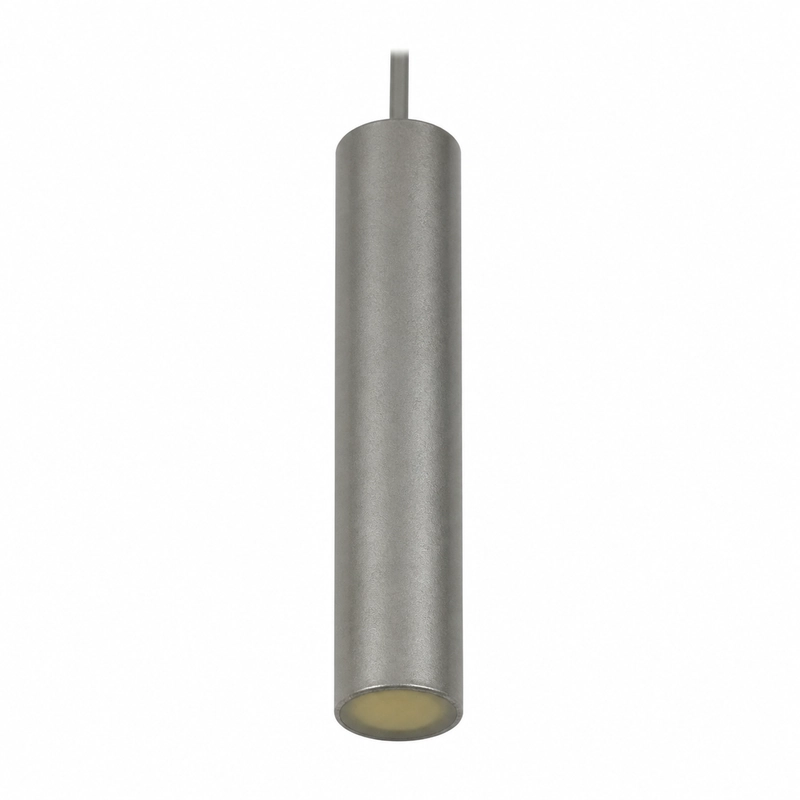

Le BBFM-Q1M-B est un transducteur ultrasonore de débit en contact avec le fluide, destiné aux débitmètres industriels de liquides, à la mesure de vitesse en conduite et au suivi des débits en traitement de l’eau. Il peut aussi être intégré à des modules de mesure embarqués. La plage de référence est de 0,05 à 3 m.
L’angle à mi-puissance est spécifié à 4,5° ±10% à -3 dB. La température de fonctionnement s’étend de -40 à +80°C, la pression admissible atteint 10 kgf ou 1 MPa et l’indice de protection est IP68.
Données acoustiques, électriques et mécaniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q1M-B |
| Fréquence centrale | 1 MHz ±5% |
| Plage recommandée | 0,05 à 3 m |
| Impédance minimale | 40 Ω ±20% |
| Capacité | 1 500 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur du faisceau | Angle à mi-puissance de 4,5° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable 304 |
| Indice de protection | IP68 |
| Masse | 150 g ±5% avec un câble de 1,5 m |
Caractéristiques acoustiques et électriques
Les caractéristiques acoustiques documentées comprennent une plage de référence de 0,05 à 3 m et un angle à mi-puissance de 4,5° ±10%.
L’électronique doit prendre en charge une impédance minimale de 40 Ω ±20%, une capacité de 1 500 pF ±20% à 1 kHz et une tension de crête inférieure à 300 Vpp. La masse de 150 g ±5% correspond à la version avec câble de 1,5 m.
