用于气体计量的 180 kHz 超声测量

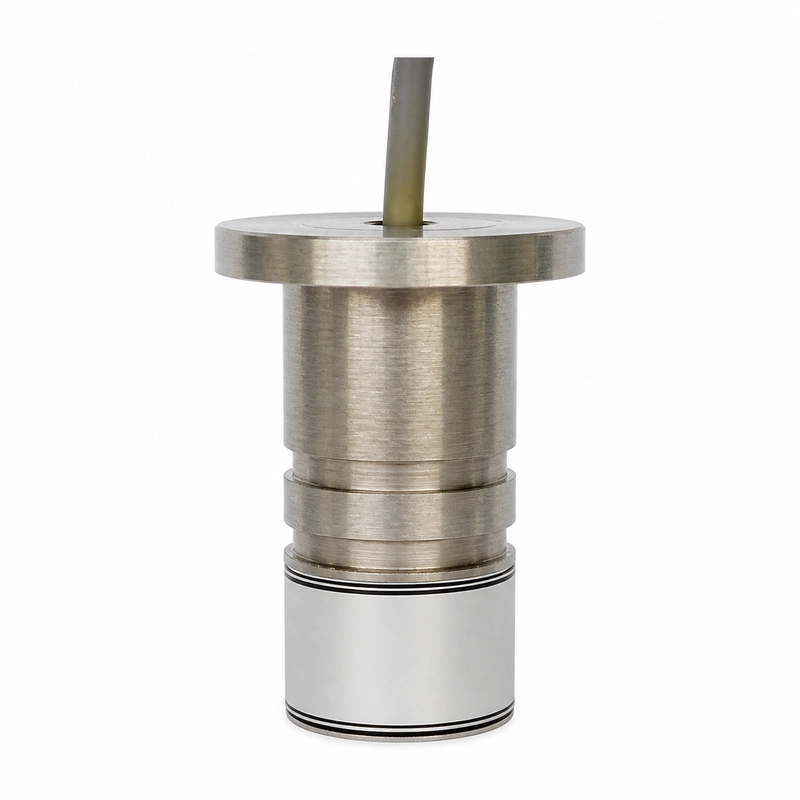

BBFM-Q180K 是一款气体流量测量超声波换能器，适用于工业气体流量计、燃气表、气体流速测量及时差法气体测量模块，规定中心频率为 180 kHz ±5%。
产品建议量程为 0.10～1.5 m，在 -3 dB 条件下的半功率波束角为 6° ±10%。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q180K |
| 中心频率 | 180 kHz ±5% |
| 建议量程 | 0.10～1.5 m |
| 最小阻抗 | 1,000 Ω ±20% |
| 电容量 | 700 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <500 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤16 公斤或 1.6 MPa |
| 半功率波束角 | 6° ±10%（-3 dB） |
| 外壳材质 | 不锈钢 |
| 防护等级 | IP68 |
| 重量 | 82 g ±5%（线长 20 cm） |
适用的气体测量系统
- 工业气体流量计
- 燃气表
- 气体流速测量
- 时差法气体测量模块
电气与环境规格
发射与接收接口需匹配 1,000 Ω ±20% 的最小阻抗以及 1 kHz 下 700 pF ±20% 的电容量，峰值电压必须低于 500 Vpp。
产品工作温度为 -40～+80℃，压力不超过 16 公斤或 1.6 MPa，防护等级为 IP68。82 g ±5% 的重量对应带 20 cm 线缆的版本。
