Mesure ultrasonore à 180 kHz pour le comptage de gaz

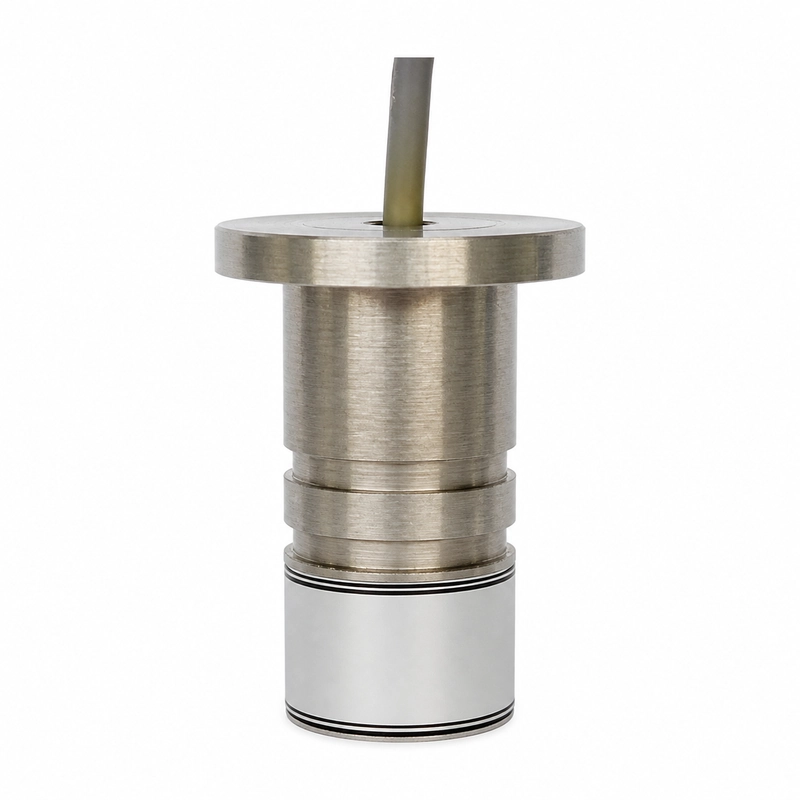

Le BBFM-Q180K est un transducteur de débit destiné aux débitmètres industriels, aux compteurs de gaz, à la mesure de vitesse et aux modules à temps de transit. Sa fréquence centrale est de 180 kHz ±5%.
La portée recommandée est de 0,10 à 1,5 m. L’angle du faisceau à mi-puissance est de 6° ±10% à -3 dB.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q180K |
| Fréquence centrale | 180 kHz ±5% |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | 1 000 Ω ±20% |
| Capacité | 700 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤16 kgf ou 1,6 MPa |
| Angle du faisceau à mi-puissance | 6° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable |
| Indice de protection | IP68 |
| Poids | 82 g ±5% avec câble de 20 cm |
Systèmes de mesure visés
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Caractéristiques électriques et environnementales
L’interface d’émission et de réception doit être adaptée à l’impédance minimale de 1 000 Ω ±20% et à la capacité de 700 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 500 Vpp.
Le fonctionnement est spécifié de -40 à +80°C et jusqu’à 16 kgf ou 1,6 MPa. Le produit est classé IP68. Le poids de 82 g ±5% correspond à la version avec câble de 20 cm.
