Medición ultrasónica a 180 kHz para contadores de gas

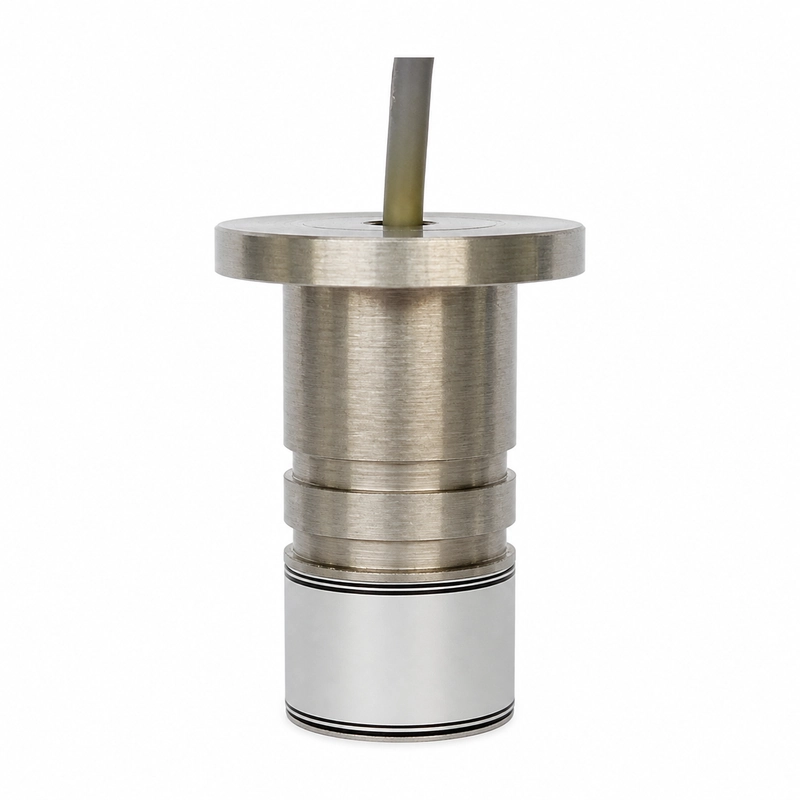

El BBFM-Q180K es un transductor de caudal para caudalímetros industriales, contadores de gas, medición de velocidad y módulos por tiempo de tránsito. Su frecuencia central es de 180 kHz ±5%.
El alcance recomendado es de 0,10 a 1,5 m. El ángulo del haz a media potencia es de 6° ±10% a -3 dB.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q180K |
| Frecuencia central | 180 kHz ±5% |
| Alcance recomendado | 0,10 a 1,5 m |
| Impedancia mínima | 1.000 Ω ±20% |
| Capacitancia | 700 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <500 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤16 kgf o 1,6 MPa |
| Ángulo del haz a media potencia | 6° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable |
| Grado de protección | IP68 |
| Peso | 82 g ±5% con cable de 20 cm |
Sistemas de medición previstos
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Especificaciones eléctricas y ambientales
La interfaz de emisión y recepción debe adaptarse a una impedancia mínima de 1.000 Ω ±20% y una capacitancia de 700 pF ±20% a 1 kHz. La tensión de pico debe permanecer por debajo de 500 Vpp.
El funcionamiento se especifica entre -40 y +80°C y hasta 16 kgf o 1,6 MPa. El producto tiene protección IP68. El peso de 82 g ±5% corresponde a la versión con cable de 20 cm.
