180-kHz-Ultraschallmessung für Gaszähler

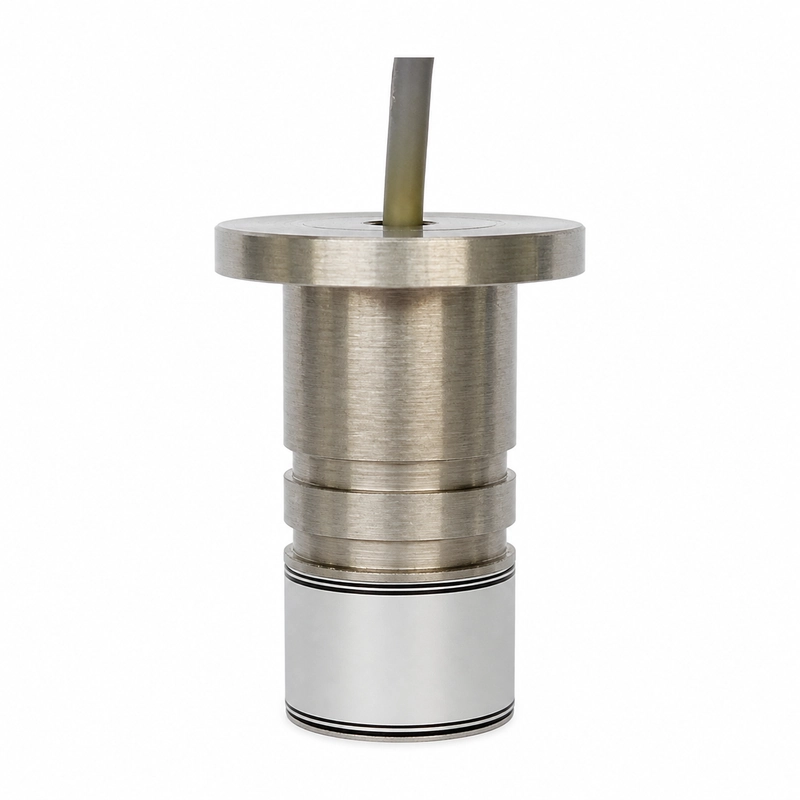

Der BBFM-Q180K ist ein Gasdurchflusswandler für industrielle Durchflussmesser, Gaszähler, Geschwindigkeitsmessungen und Laufzeitmessmodule. Seine Mittenfrequenz beträgt 180 kHz ±5%.
Der empfohlene Bereich reicht von 0,10 bis 1,5 m. Die Halbwertsbreite des Schallkegels beträgt 6° ±10% bei -3 dB.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q180K |
| Mittenfrequenz | 180 kHz ±5% |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | 1.000 Ω ±20% |
| Kapazität | 700 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤16 kgf oder 1,6 MPa |
| Halbwertsbreite des Schallkegels | 6° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl |
| Schutzart | IP68 |
| Gewicht | 82 g ±5% mit 20-cm-Kabel |
Vorgesehene Gasmesssysteme
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Elektrische und umgebungsbezogene Daten
Die Sende- und Empfangsschnittstelle ist auf eine minimale Impedanz von 1.000 Ω ±20% und eine Kapazität von 700 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 500 Vpp bleiben.
Der Betrieb ist von -40 bis +80°C und bis 16 kgf beziehungsweise 1,6 MPa spezifiziert. Das Produkt besitzt die Schutzart IP68. Das Gewicht von 82 g ±5% gilt für die Ausführung mit 20-cm-Kabel.
