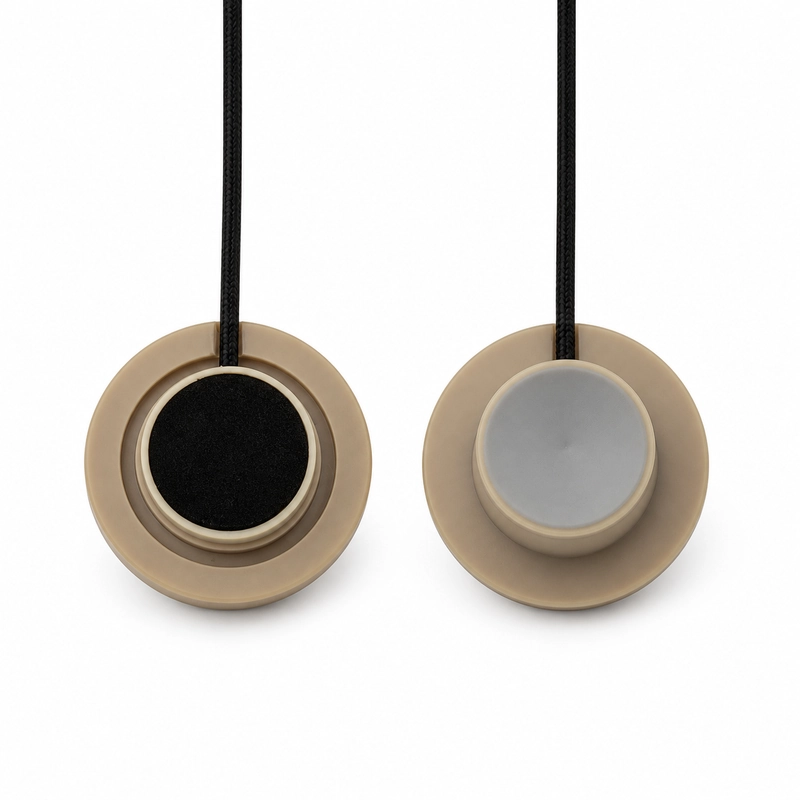

适用于紧凑气体声程的 140 kHz 换能器
BBFM-Q140K 是一款用于工业气体流量计、燃气表和气体流速测量的超声波换能器，也可集成到时差法气体测量模块中。源资料给出的参考量程为 0.12～1 m。
产品在 -3 dB 下的半功率角为 18.2° ±10%，工作温度为 -40～+80℃，工作压力不超过 3 kgf 或 0.3 MPa，防护等级为 IP68。
经核对的声学与电气参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q140K |
| 中心频率 | 140 kHz ±5% |
| 建议量程 | 0.12～1 m |
| 最小阻抗 | 1,200 Ω ±20% |
| 电容量 | 250 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1,200 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤3 kgf 或 0.3 MPa |
| 波束宽度 | -3 dB 半功率角 18.2° ±10% |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 8 g ±5%（线长 38 cm） |
短距离气体测量声路规划
换能器在仪表腔体中的位置应结合 0.12～1 m 参考量程与 18.2° ±10% 半功率角确定。最终声程、目标结构、安装空间和接口尺寸需按目标仪表核对。
电路需适配 1,200 Ω ±20% 的最小阻抗、1 kHz 下 250 pF ±20% 的电容量，并将峰值电压控制在 1,200 Vpp 以下。标称重量 8 g ±5% 对应 38 cm 线缆配置。
集成前应明确的信息
- 气体介质与温度范围
- 所需测量距离或声程
- 仪表腔体与目标结构
- 安装空间及接口尺寸
- 工作压力与防护要求
- 驱动接收电路、线缆走向和连接方式
