140-kHz-Wandler für kompakte Gasschallwege

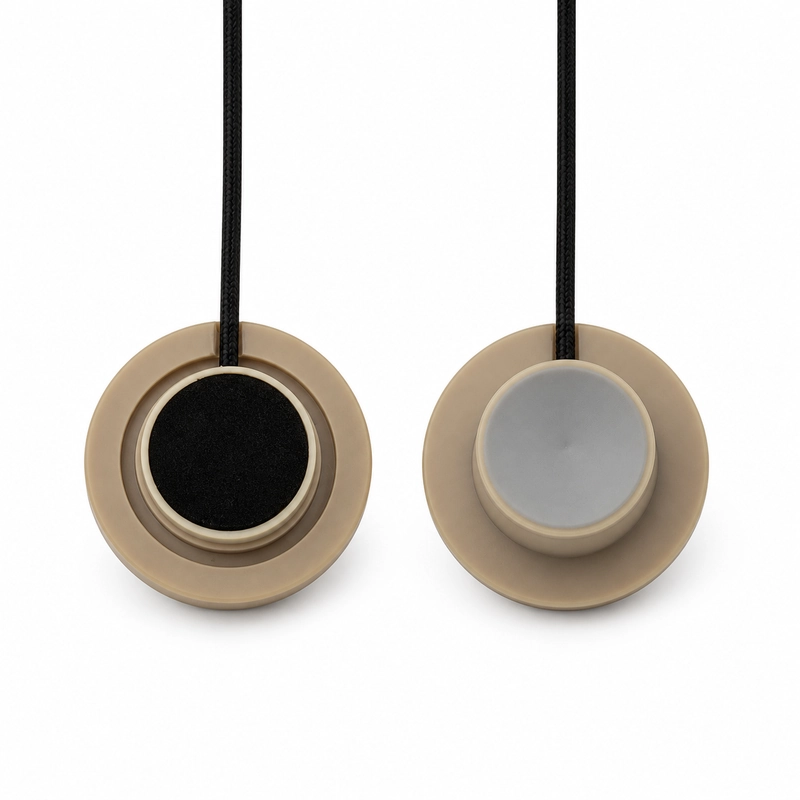

Der BBFM-Q140K ist ein Ultraschallwandler für industrielle Gasdurchflussmesser, Gaszähler und die Messung der Gasgeschwindigkeit. Er kann außerdem in Laufzeitmessmodule integriert werden. Der dokumentierte Referenzbereich beträgt 0,12 bis 1 m.
Die akustische Spezifikation nennt einen Halbwertswinkel von 18,2° ±10% bei -3 dB. Der Wandler arbeitet von -40 bis +80°C, ist für einen Druck bis 3 kgf oder 0,3 MPa ausgelegt und besitzt Schutzart IP68.
Geprüfte akustische und elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q140K |
| Mittenfrequenz | 140 kHz ±5% |
| Empfohlener Bereich | 0,12 bis 1 m |
| Minimale Impedanz | 1.200 Ω ±20% |
| Kapazität | 250 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.200 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Schallkeulenbreite | Halbwertswinkel 18,2° ±10% bei -3 dB |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 8 g ±5% mit 38 cm Kabel |
Auslegung eines kurzen Gasschallwegs
Bei der Positionierung der Wandler in der Messkammer sind der Referenzbereich von 0,12 bis 1 m und der Halbwertswinkel von 18,2° ±10% gemeinsam zu berücksichtigen. Die endgültige Weglänge, Zielgeometrie, der Einbauraum und die Schnittstellenmaße sind für das vorgesehene Messgerät zu prüfen.
Die Elektronik muss eine minimale Impedanz von 1.200 Ω ±20%, eine Kapazität von 250 pF ±20% bei 1 kHz und eine Spitzenspannung unter 1.200 Vpp berücksichtigen. Das Gewicht von 8 g ±5% gilt für die Ausführung mit 38 cm Kabel.
Vor der Integration festzulegende Angaben
- Gasmedium und Temperaturbereich
- Erforderliche Messentfernung oder Schallstrecke
- Messkammer und Zielgeometrie
- Montageraum und Schnittstellenmaße
- Betriebsdruck und Schutzanforderungen
- Sende-/Empfangselektronik, Kabelführung und Anschlussart
