Transductor de 140 kHz para recorridos de gas compactos

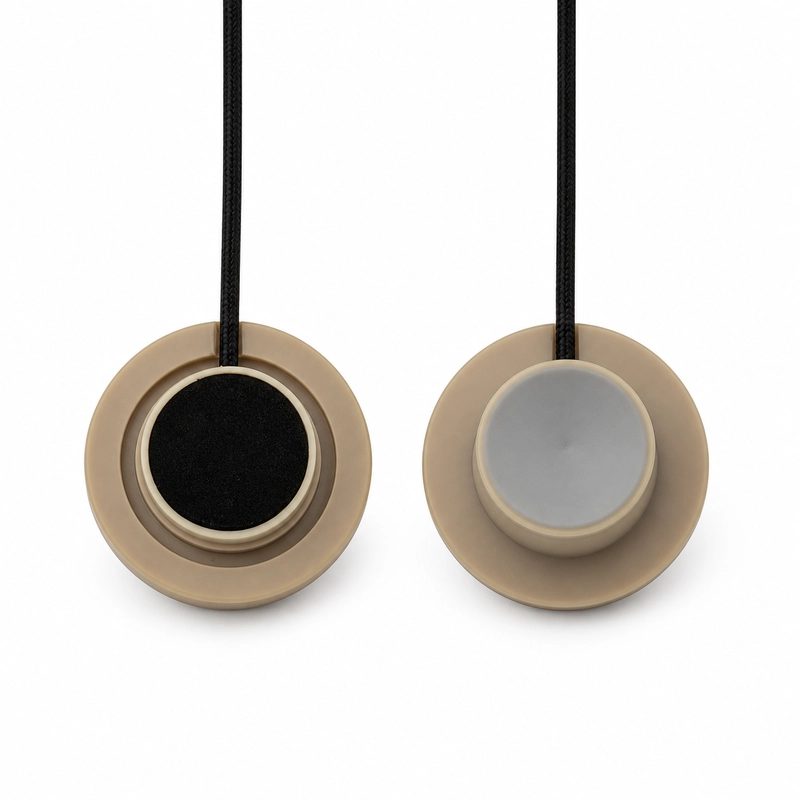

El BBFM-Q140K es un transductor ultrasónico para caudalímetros industriales, contadores de gas y medición de velocidad. También puede integrarse en módulos de medición de gas por tiempo de tránsito. El alcance de referencia documentado es de 0,12 a 1 m.
La especificación acústica indica un ángulo de media potencia de 18,2° ±10% a -3 dB. El transductor funciona de -40 a +80°C, admite una presión máxima de 3 kgf o 0,3 MPa y cuenta con grado IP68.
Datos acústicos y eléctricos verificados
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q140K |
| Frecuencia central | 140 kHz ±5% |
| Alcance recomendado | 0,12 a 1 m |
| Impedancia mínima | 1.200 Ω ±20% |
| Capacitancia | 250 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.200 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ancho de haz | Ángulo de media potencia de 18,2° ±10% a -3 dB |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 8 g ±5% con un cable de 38 cm |
Diseño de un recorrido acústico corto en gas
La posición de los transductores en la cámara de medida debe definirse combinando el alcance de referencia de 0,12 a 1 m y el ángulo de media potencia de 18,2° ±10%. La longitud final, la geometría del objetivo, el espacio de montaje y las dimensiones de interfaz deben comprobarse para el instrumento.
La electrónica debe admitir una impedancia mínima de 1.200 Ω ±20%, una capacitancia de 250 pF ±20% a 1 kHz y una tensión de pico inferior a 1.200 Vpp. El peso de 8 g ±5% corresponde a la versión con cable de 38 cm.
Datos que deben definirse antes de la integración
- Tipo de gas y rango de temperatura
- Distancia de medida o recorrido acústico necesario
- Cámara de medida y geometría del objetivo
- Espacio de montaje y dimensiones de interfaz
- Presión de trabajo y protección requerida
- Electrónica de emisión/recepción, tendido del cable y conexión
