Transducteur à 140 kHz pour trajets gazeux compacts

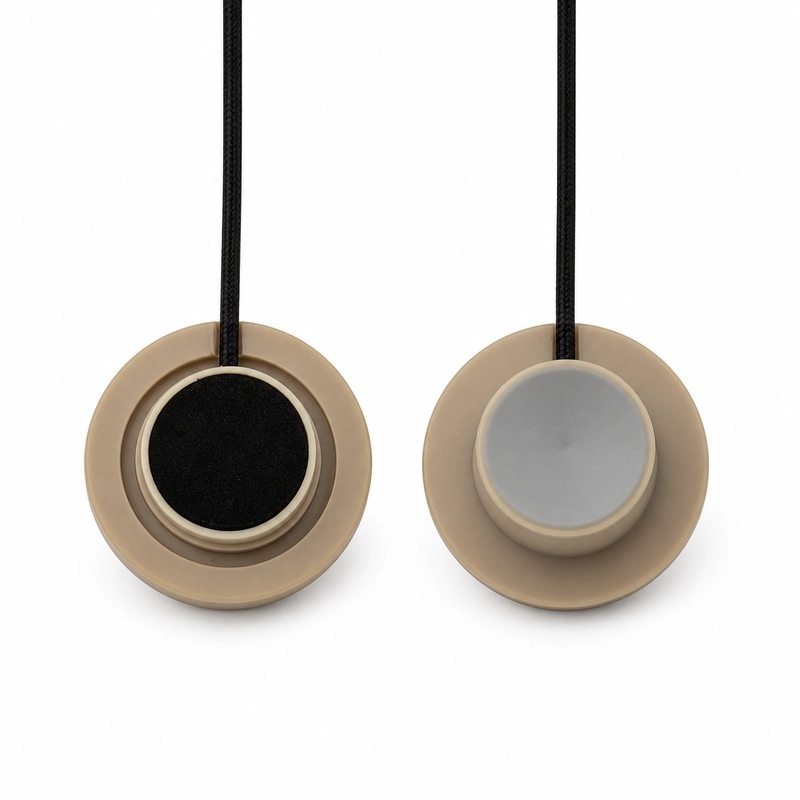

Le BBFM-Q140K est un transducteur ultrasonore pour débitmètres de gaz industriels, compteurs de gaz et mesure de vitesse. Il peut aussi être intégré à des modules de mesure du gaz par temps de transit. Sa plage de référence documentée est de 0,12 à 1 m.
La caractéristique acoustique indique un angle à mi-puissance de 18,2° ±10% à -3 dB. Le transducteur fonctionne de -40 à +80°C, accepte une pression maximale de 3 kgf ou 0,3 MPa et présente un indice IP68.
Données acoustiques et électriques vérifiées
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q140K |
| Fréquence centrale | 140 kHz ±5% |
| Plage recommandée | 0,12 à 1 m |
| Impédance minimale | 1 200 Ω ±20% |
| Capacité | 250 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 200 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Largeur du faisceau | Angle à mi-puissance de 18,2° ±10% à -3 dB |
| Montage | Se reporter au plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 8 g ±5% avec un câble de 38 cm |
Conception d’un trajet acoustique court dans le gaz
Le positionnement des transducteurs dans la chambre de mesure doit associer la plage de référence de 0,12 à 1 m et l’angle à mi-puissance de 18,2° ±10%. La longueur finale, la géométrie de la cible, l’espace de montage et les cotes d’interface sont à vérifier selon l’instrument.
L’électronique doit prendre en charge une impédance minimale de 1 200 Ω ±20%, une capacité de 250 pF ±20% à 1 kHz et une tension de crête inférieure à 1 200 Vpp. La masse de 8 g ±5% correspond à la version avec câble de 38 cm.
Informations à définir avant l’intégration
- Nature du gaz et plage de température
- Distance de mesure ou trajet acoustique requis
- Chambre de mesure et géométrie de la cible
- Espace de montage et cotes d’interface
- Pression de service et protection requise
- Électronique d’émission/réception, cheminement du câble et raccordement
