面向气体流量计的超声测量部件

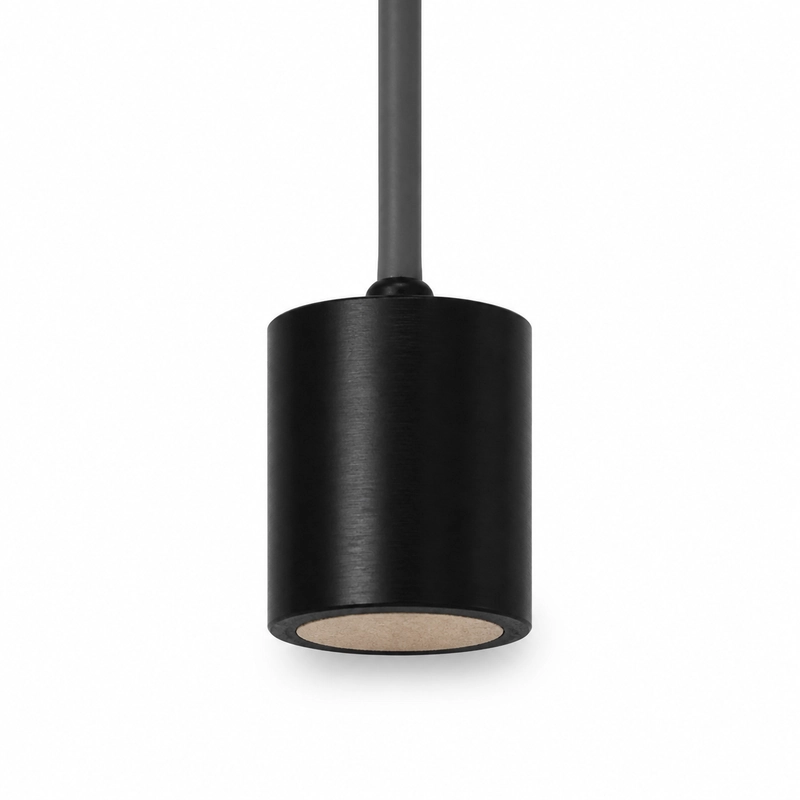

BBFM-Q125K 是一款中心频率为 125 kHz 的气体流量测量超声波换能器，适用于工业气体流量计、燃气表、气体流速测量及时差法气体测量模块。
产品参考量程为 0.12～2 m，在 -3 dB 条件下的半功率波束角为 13.5° ±10%。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q125K |
| 中心频率 | 125 kHz ±5% |
| 建议量程 | 0.12～2 m |
| 最小阻抗 | 1,100 Ω ±20% |
| 电容量 | 460 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1,200 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤3 公斤或 0.3 MPa |
| 半功率波束角 | 13.5° ±10%（-3 dB） |
| 尺寸 | Ø16 × 19 |
| 防护等级 | IP68 |
| 重量 | 12 g ±5%（线长 20 cm） |
气体测量应用
- 工业气体流量计
- 燃气表
- 气体流速测量
- 时差法气体测量模块
电路匹配
发射与接收电路需匹配 1,100 Ω ±20% 的最小阻抗以及 1 kHz 下 460 pF ±20% 的电容量，施加的峰值电压必须低于 1,200 Vpp。
