Ultraschallmessung für Gaszähler

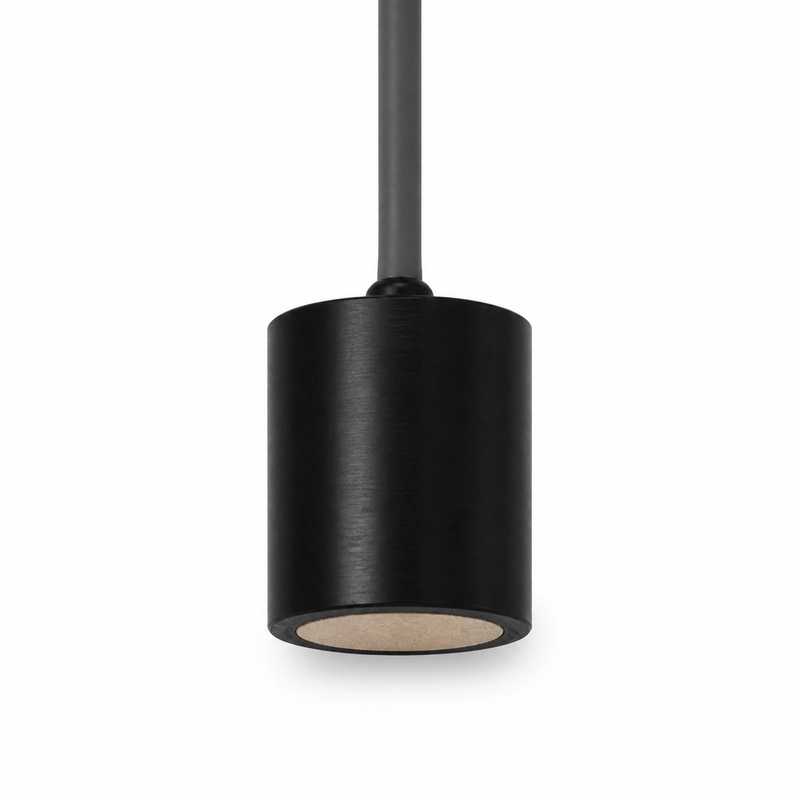

Der BBFM-Q125K ist ein 125-kHz-Ultraschallwandler zur Gasdurchflussmessung. Er ist für industrielle Gasdurchflussmesser, Gaszähler, die Messung der Gasgeschwindigkeit und Laufzeitmessmodule vorgesehen.
Der Referenzbereich reicht von 0,12 bis 2 m. Die Halbwertsbreite des Schallkegels beträgt 13,5° ±10% bei -3 dB.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q125K |
| Mittenfrequenz | 125 kHz ±5% |
| Empfohlener Bereich | 0,12 bis 2 m |
| Minimale Impedanz | 1.100 Ω ±20% |
| Kapazität | 460 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.200 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Halbwertsbreite des Schallkegels | 13,5° ±10% bei -3 dB |
| Abmessungen | Ø16 × 19 |
| Schutzart | IP68 |
| Gewicht | 12 g ±5% mit 20-cm-Kabel |
Anwendungen in der Gasmessung
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Elektrische Anpassung
Die Sende- und Empfangselektronik ist auf eine minimale Impedanz von 1.100 Ω ±20% und eine Kapazität von 460 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 1.200 Vpp bleiben.
