Mesure ultrasonore destinée aux compteurs de gaz

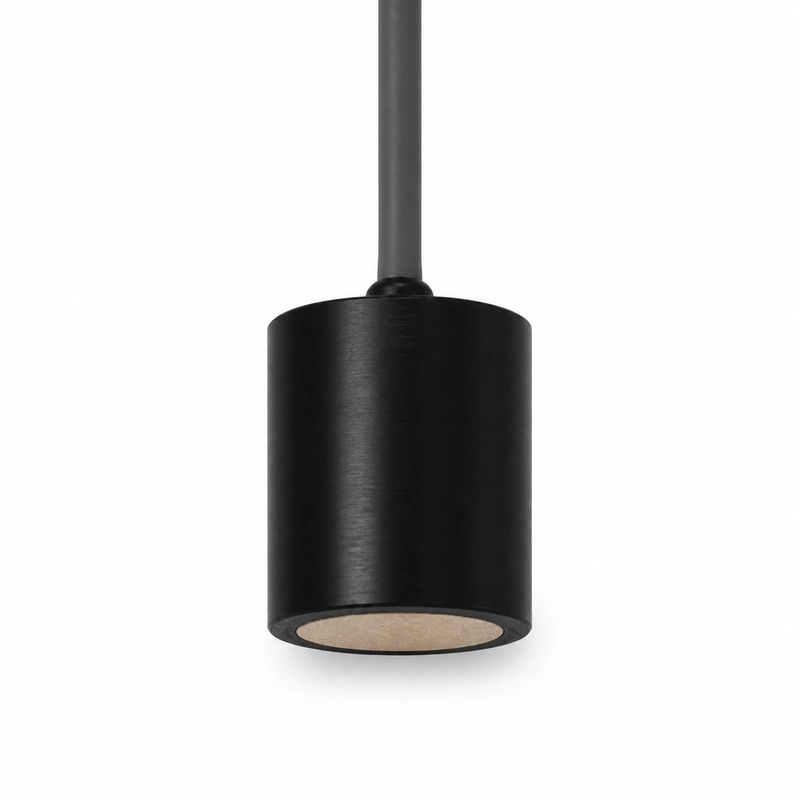

Le BBFM-Q125K est un transducteur ultrasonore de 125 kHz pour la mesure du débit de gaz. Il est prévu pour les débitmètres industriels, les compteurs de gaz, la mesure de vitesse et les modules fonctionnant par temps de transit.
La portée de référence est comprise entre 0,12 et 2 m. L’angle du faisceau à mi-puissance est de 13,5° ±10% à -3 dB.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q125K |
| Fréquence centrale | 125 kHz ±5% |
| Portée recommandée | 0,12 à 2 m |
| Impédance minimale | 1 100 Ω ±20% |
| Capacité | 460 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 200 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle du faisceau à mi-puissance | 13,5° ±10% à -3 dB |
| Dimensions | Ø16 × 19 |
| Indice de protection | IP68 |
| Poids | 12 g ±5% avec câble de 20 cm |
Applications de mesure des gaz
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Adaptation du circuit électrique
L’électronique d’émission et de réception doit être adaptée à une impédance minimale de 1 100 Ω ±20% et à une capacité de 460 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 1 200 Vpp.
