Medición ultrasónica para contadores de gas

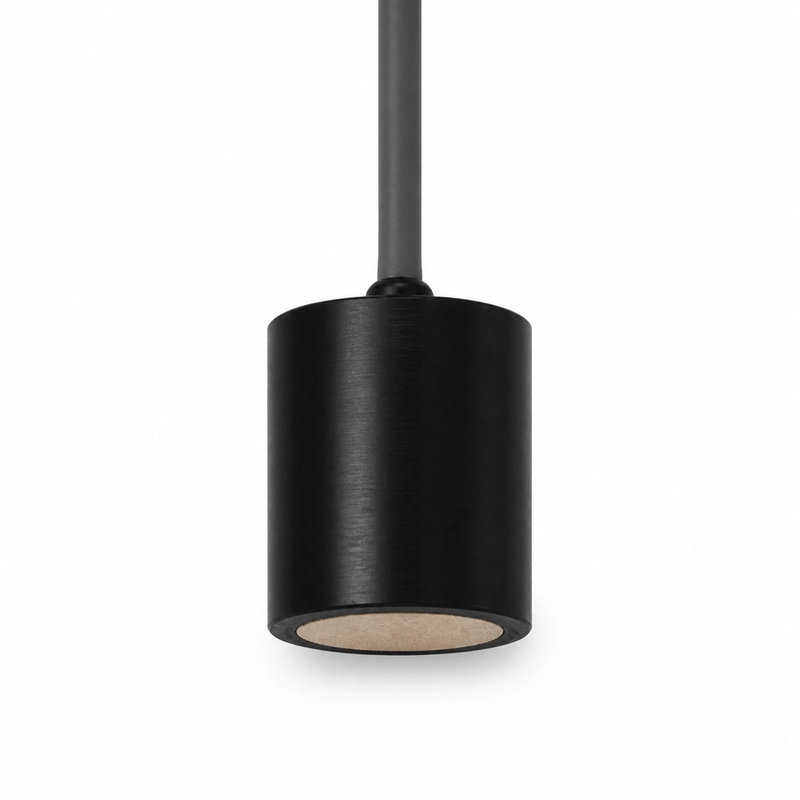

El BBFM-Q125K es un transductor ultrasónico de 125 kHz para medir caudal de gas. Está indicado para caudalímetros industriales, contadores de gas, medición de velocidad y módulos de medida por tiempo de tránsito.
El alcance de referencia es de 0,12 a 2 m. El ángulo del haz a media potencia es de 13,5° ±10% a -3 dB.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q125K |
| Frecuencia central | 125 kHz ±5% |
| Alcance recomendado | 0,12 a 2 m |
| Impedancia mínima | 1.100 Ω ±20% |
| Capacitancia | 460 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.200 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo del haz a media potencia | 13,5° ±10% a -3 dB |
| Dimensiones | Ø16 × 19 |
| Grado de protección | IP68 |
| Peso | 12 g ±5% con cable de 20 cm |
Aplicaciones de medición de gas
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Adaptación del circuito eléctrico
La electrónica de emisión y recepción debe ajustarse a una impedancia mínima de 1.100 Ω ±20% y una capacitancia de 460 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 1.200 Vpp.
