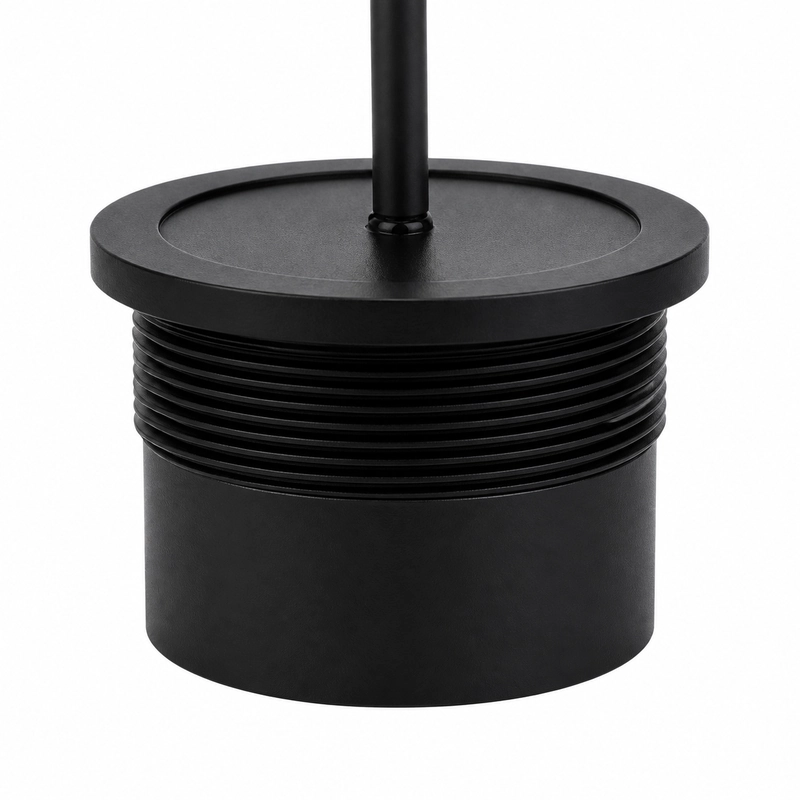

BBDM-D55K 水下超声波测距与测深换能器

BBDM-D55K 水下超声波测距与测深换能器

面向 3~500 m 参考量程的水下测量

BBDM-D55K 是一款中心频率为 55 kHz 的水下超声波换能器,用于水中测距与测深,建议参考量程为 3~500 m。

声束与环境适应参数

本型号在 -3 dB 条件下的半功率波束宽度为 26.6° ±10%。工作温度范围为 -40~+80℃,防护等级为 IP68,资料标示的压力上限为 ≤10 kgf 或 1 MPa。

主要技术参数

型号 BBDM-D55K
中心频率 55 kHz ±5%
建议量程 3~500 m
最小阻抗 700 Ω ±20%
电容量 1800 pF ±20%(1 kHz)
工作电压 峰值电压 <1500 Vpp
工作温度 -40~+80℃
压力 ≤10 kgf 或 1 MPa
半功率波束宽度 26.6° ±10%(-3 dB)
防护等级 IP68

适用场景

  • 水下测距与测深
  • 水下机器人避障
  • 水池及水体距离测量
  • 水下目标检测
