Unterwassermessung über 3 bis 500 m Referenzreichweite

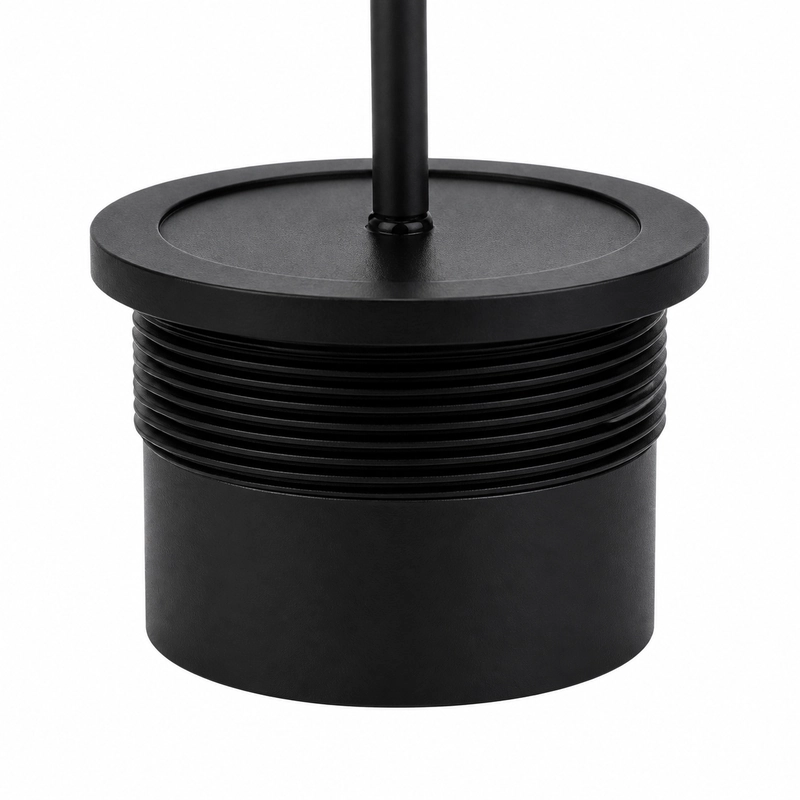

Der BBDM-D55K ist ein 55-kHz-Ultraschallwandler für Entfernungs- und Tiefenmessungen im Wasser. Seine Referenzreichweite beträgt 3 bis 500 m.
Schallfeld und Einsatzbedingungen
Die Halbwertsbreite bei -3 dB beträgt 26,6° ±10 %. Der Wandler ist für Betriebstemperaturen von -40 bis +80 °C ausgelegt, besitzt die Schutzart IP68 und hat eine angegebene Druckgrenze von ≤10 kgf oder 1 MPa.
Technische Daten
| Modell | BBDM-D55K |
|---|---|
| Mittenfrequenz | 55 kHz ±5 % |
| Empfohlene Reichweite | 3–500 m |
| Minimale Impedanz | 700 Ω ±20 % |
| Kapazität | 1800 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1500 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Druckgrenze | ≤10 kgf oder 1 MPa |
| Halbwertsbreite | 26,6° ±10 % bei -3 dB |
| Schutzart | IP68 |
Vorgesehene Anwendungen
- Entfernungs- und Tiefenmessung unter Wasser
- Hindernisvermeidung für Unterwasserroboter
- Abstandsmessung in Tanks und Gewässern
- Unterwasser-Zielerkennung
