Mesure sous-marine sur une portée de référence de 3 à 500 m

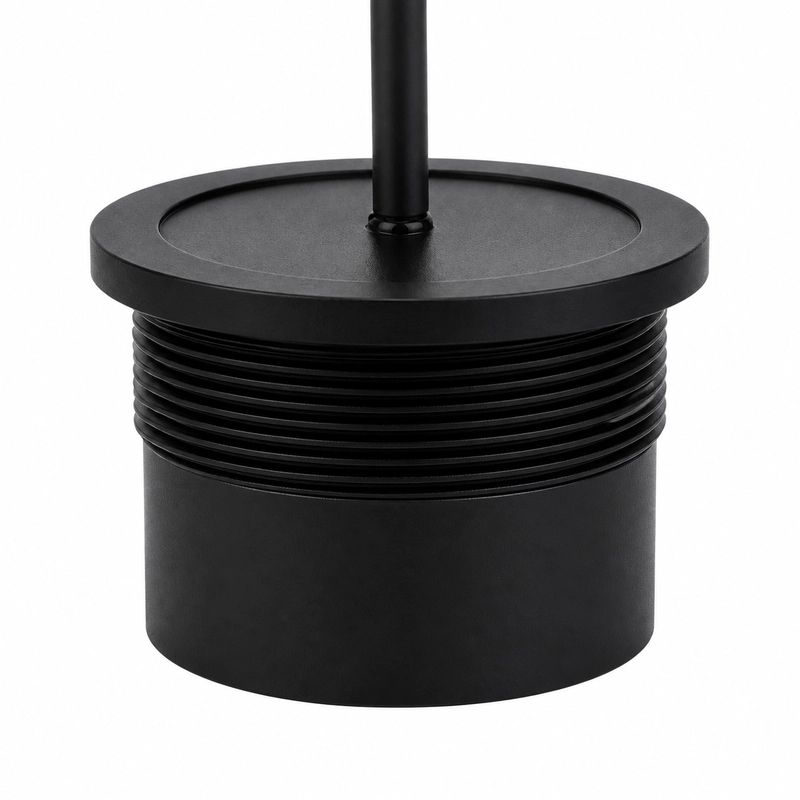

Le BBDM-D55K est un transducteur ultrasonore de 55 kHz destiné à la télémétrie et à la mesure de profondeur dans l’eau. Sa portée de référence est comprise entre 3 et 500 m.
Faisceau acoustique et conditions de service
La largeur du faisceau à mi-puissance, mesurée à -3 dB, est de 26,6° ±10 %. Le transducteur fonctionne de -40 à +80 °C, bénéficie de l’indice de protection IP68 et présente une limite de pression indiquée de ≤10 kgf ou 1 MPa.
Caractéristiques techniques
| Modèle | BBDM-D55K |
|---|---|
| Fréquence centrale | 55 kHz ±5 % |
| Portée recommandée | 3–500 m |
| Impédance minimale | 700 Ω ±20 % |
| Capacité | 1 800 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤10 kgf ou 1 MPa |
| Largeur à mi-puissance | 26,6° ±10 % à -3 dB |
| Indice de protection | IP68 |
Domaines d’utilisation
- Télémétrie et mesure de profondeur sous-marines
- Évitement d’obstacles pour robots sous-marins
- Mesure de distance dans des réservoirs et des étendues d’eau
- Détection de cibles sous-marines
