BBDM-D1M 水下超声波测距与测深换能器

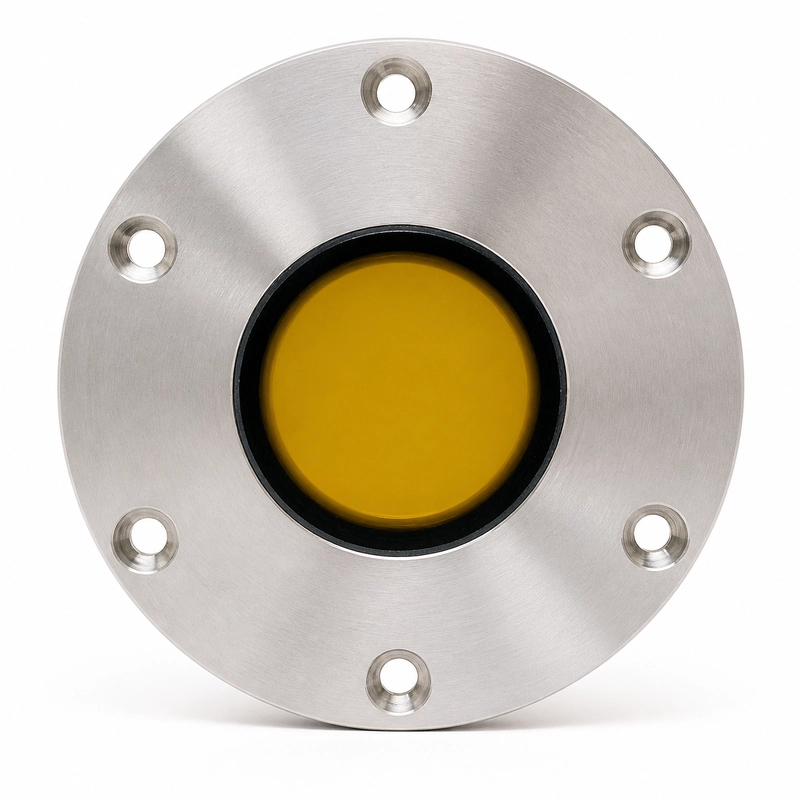

带六孔金属法兰和中央声学窗口的 BBDM-D1M 水下超声波测距与测深换能器

1 MHz 水下短距离测量

BBDM-D1M 是一款水下超声波测距与测深换能器,参考量程为 0.10~3.0 m。资料所列应用包括水下机器人避障、水池和水体距离测量以及水下目标检测。

窄声束测量

产品中心频率为 1 MHz,-3 dB 半功率角为 3.0° ±10%。使用时应使声束对准目标,并结合声程、目标尺寸和表面状态评估回波条件。

技术参数

参数 技术指标
型号 BBDM-D1M
中心频率 1 MHz ±5%
建议量程 0.10~3.0 m
-3 dB 半功率角 3.0° ±10%
最小阻抗 15 Ω ±20%
电容量 2,500 pF ±20%(1 kHz)
工作电压 峰值电压 <300 Vpp
工作温度 -10~+50℃
工作压力 5 MPa
外壳材质 316 不锈钢与 PI
防护等级 IP68

应用领域

  • 水下测距与测深
  • 水下机器人避障
  • 水池和水体距离测量
  • 水下目标检测
