Unterwasser-Nahbereichsmessung bei 1 MHz

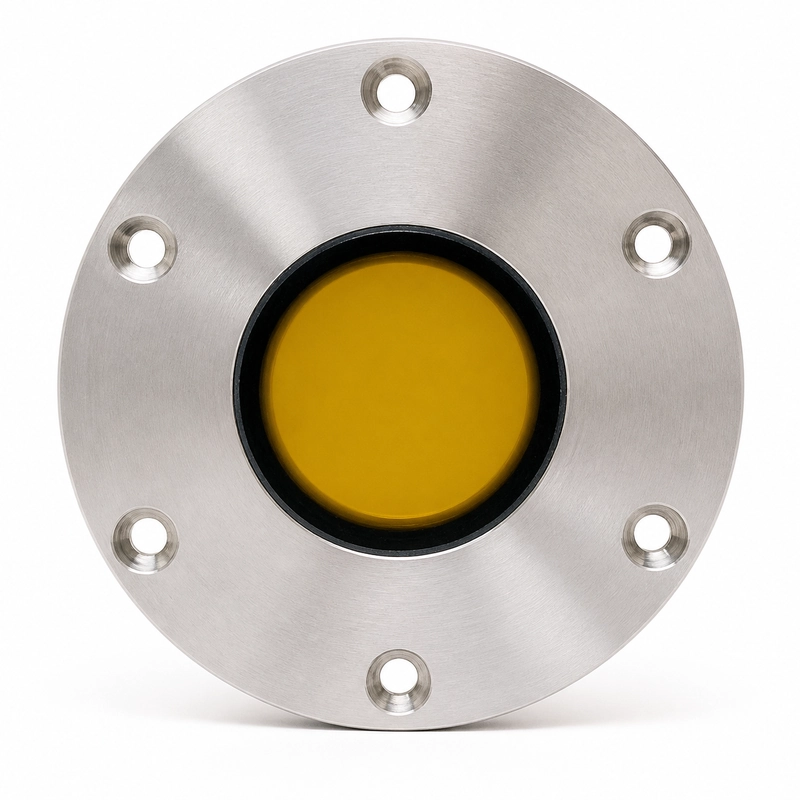

Der BBDM-D1M ist ein Unterwasser-Ultraschallwandler für Entfernungs- und Tiefenmessungen über eine Referenzreichweite von 0,10 bis 3,0 m. Dokumentierte Anwendungen sind die Hindernisvermeidung von Unterwasserrobotern, Abstandsmessungen in Becken und Gewässern sowie die Erkennung von Unterwasserzielen.
Enges Schallfeld
Die Mittenfrequenz beträgt 1 MHz und der Halbwertswinkel bei -3 dB liegt bei 3,0° ±10 %. Das Schallfeld ist auf das Ziel auszurichten und anhand von Schallweg, Zielgröße und Oberflächenzustand zu bewerten.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-D1M |
| Mittenfrequenz | 1 MHz ±5 % |
| Empfohlene Reichweite | 0,10 bis 3,0 m |
| Halbwertswinkel bei -3 dB | 3,0° ±10 % |
| Mindestimpedanz | 15 Ω ±20 % |
| Kapazität | 2.500 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -10 bis +50 °C |
| Druckfestigkeit | 5 MPa |
| Gehäusematerial | Edelstahl 316 und PI |
| Schutzart | IP68 |
Anwendungen
- Unterwasser-Entfernungs- und Tiefenmessung
- Hindernisvermeidung von Unterwasserrobotern
- Abstandsmessung in Becken und Gewässern
- Erkennung von Unterwasserzielen
