Medición subacuática de corto alcance a 1 MHz

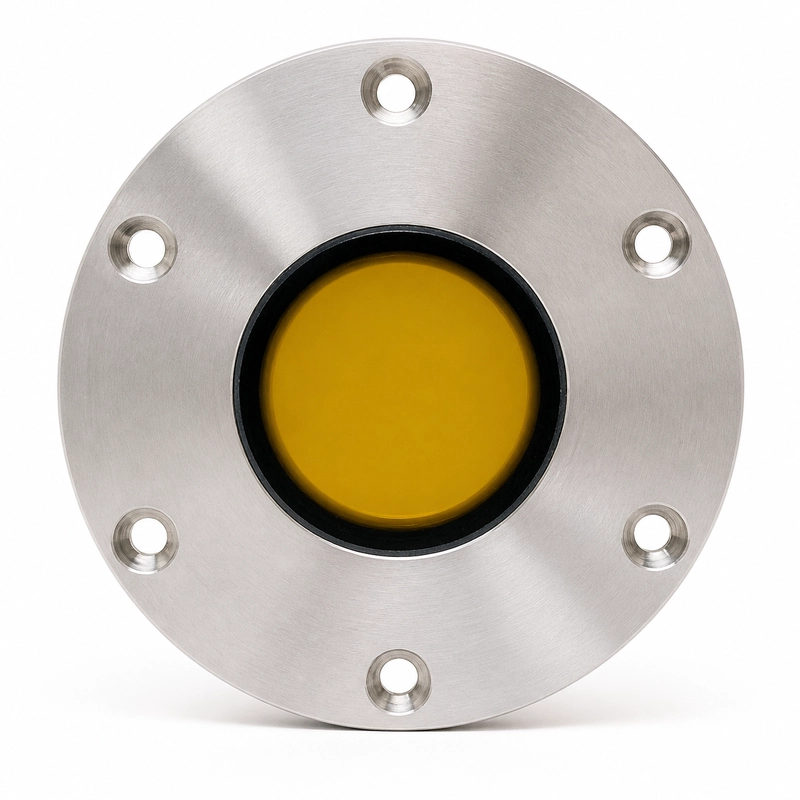

El BBDM-D1M es un transductor ultrasónico subacuático para medir distancia y profundidad en un alcance de referencia de 0,10 a 3,0 m. Las aplicaciones documentadas incluyen la prevención de obstáculos para robots subacuáticos, la medición en depósitos y masas de agua, y la detección de objetivos sumergidos.
Haz acústico estrecho
La frecuencia central es de 1 MHz y el ángulo de semipotencia a -3 dB es de 3,0° ±10 %. El haz debe orientarse hacia el objetivo y evaluarse según el trayecto acústico, el tamaño del objetivo y el estado de su superficie.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-D1M |
| Frecuencia central | 1 MHz ±5 % |
| Alcance recomendado | 0,10 a 3,0 m |
| Ángulo de semipotencia a -3 dB | 3,0° ±10 % |
| Impedancia mínima | 15 Ω ±20 % |
| Capacitancia | 2.500 pF ±20 % a 1 kHz |
| Tensión de trabajo | Tensión de pico <300 Vpp |
| Temperatura de trabajo | -10 a +50 °C |
| Presión admisible | 5 MPa |
| Material de la carcasa | Acero inoxidable 316 y PI |
| Grado de protección | IP68 |
Aplicaciones
- Medición subacuática de distancia y profundidad
- Prevención de obstáculos para robots subacuáticos
- Medición de distancia en depósitos y masas de agua
- Detección de objetivos subacuáticos
