面向 0.2～4 m 短距离测量

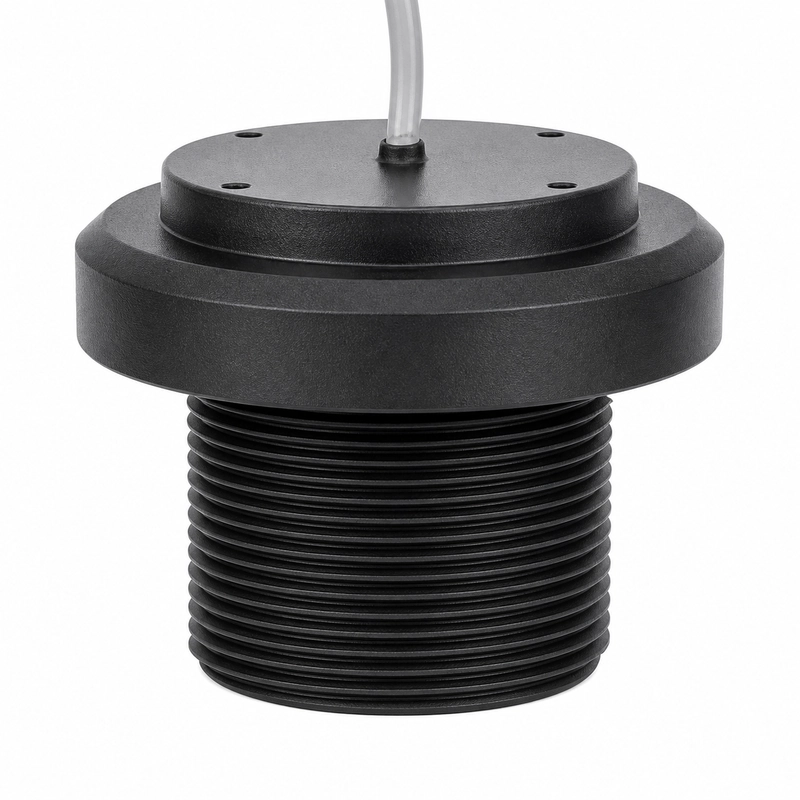

BBDM-90KR4M 是一款中心频率为 90 kHz 的空气超声波测距换能器，参考量程为 0.2～4 m。其 -3 dB 半功率波束角为 10.2° ±10%，适用于在明确声场范围内进行短距离检测。
源资料列出的用途包括自动化接近检测、短距离定位、计数与目标检测，以及紧凑型液位测量。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-90KR4M |
| 中心频率 | 90 kHz ±5% |
| 建议量程 | 0.2～4 m |
| 最小阻抗 | 400 Ω ±20% |
| 电容量 | 1,400 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1,200 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤3 kgf 或 0.3 MPa |
| 波束宽度 | -3 dB 半功率角：10.2° ±10% |
| 安装方式 | M38 × 1.5 螺纹 |
| 防护等级 | IP68 |
| 重量 | 122 g ±5%（线长 1 m） |
源资料列出的应用
- 自动化接近检测
- 短距离定位
- 计数与目标检测
- 紧凑型液位测量
机械安装与电气接口
标准安装规格为 M38 × 1.5 螺纹。产品重量为 122 g ±5%，该数值对应 1 m 线缆配置。设备集成时可根据安装尺寸、外壳材料、线缆和连接方式选择相应配置。
配套电路设计可依据源资料给出的电气参数：最小阻抗 400 Ω ±20%，电容量 1,400 pF ±20%（1 kHz），工作峰值电压低于 1,200 Vpp。
