Mesure à courte portée de 0,2 à 4 m

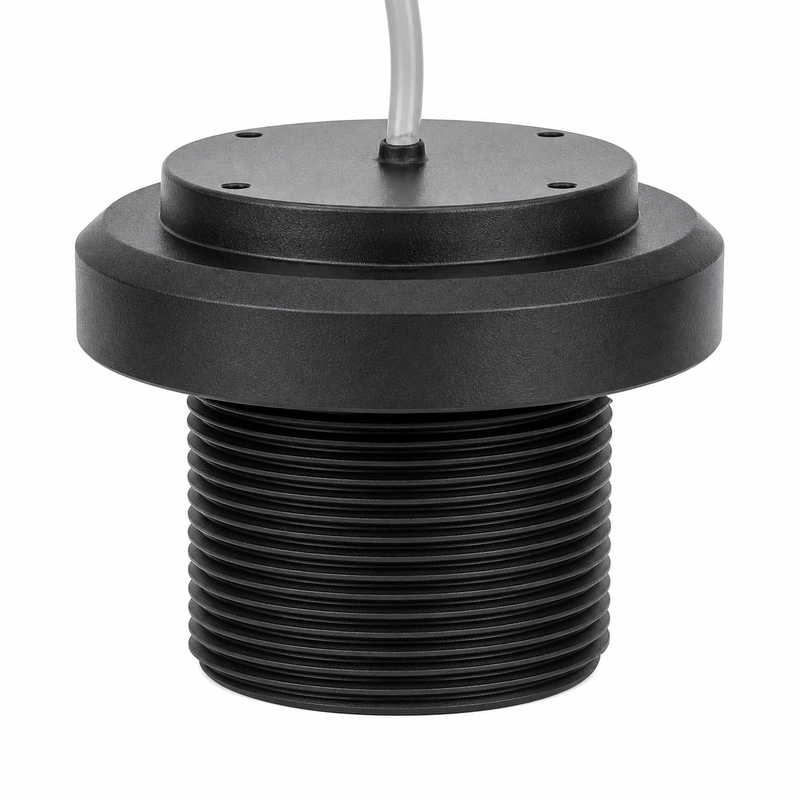

Le BBDM-90KR4M est un transducteur ultrasonore aérien de 90 kHz, prévu pour une portée de référence de 0,2 à 4 m. Son angle à mi-puissance à -3 dB est donné pour 10,2° ±10%, ce qui définit le champ acoustique disponible pour la détection à courte distance.
Les applications mentionnées dans les données produit sont la détection de proximité en automatisation, le positionnement à courte portée, le comptage et la détection de cibles, ainsi que la mesure de niveau dans un espace compact.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-90KR4M |
| Fréquence centrale | 90 kHz ±5% |
| Portée recommandée | 0,2 à 4 m |
| Impédance minimale | 400 Ω ±20% |
| Capacité | 1 400 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 200 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 10,2° ±10% |
| Montage | Filetage M38 × 1,5 |
| Indice de protection | IP68 |
| Masse | 122 g ±5% avec un câble de 1 m |
Domaines d’emploi indiqués
- Détection de proximité en automatisation
- Positionnement à courte portée
- Comptage et détection de cibles
- Mesure de niveau compacte
Intégration mécanique et électrique
Le montage standard repose sur un filetage M38 × 1,5. La masse annoncée de 122 g ±5% correspond à la configuration dotée d’un câble de 1 m. Des choix de boîtier, de montage, de câble et de raccordement sont proposés pour l’intégration dans l’équipement.
Les paramètres communiqués pour l’électronique associée sont une impédance minimale de 400 Ω ±20%, une capacité de 1 400 pF ±20% à 1 kHz et une tension de crête inférieure à 1 200 Vpp.
