Medición de corto alcance entre 0,2 y 4 m

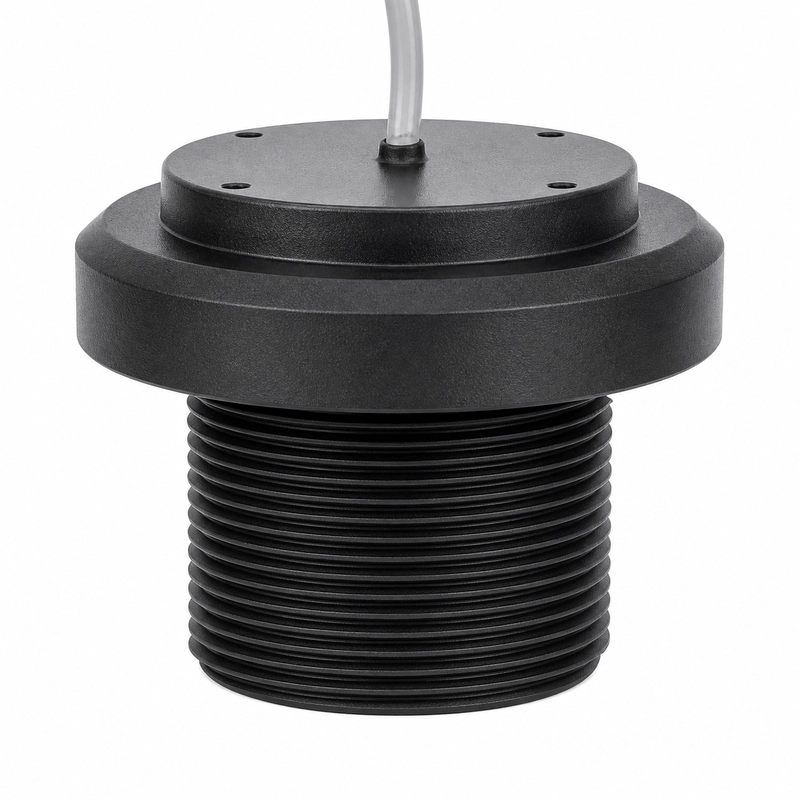

El BBDM-90KR4M es un transductor ultrasónico aéreo de 90 kHz con un alcance de referencia de 0,2 a 4 m. El ángulo de media potencia a -3 dB especificado es de 10,2° ±10%, valor que define su campo acústico para detección a corta distancia.
La documentación cita como aplicaciones la detección de proximidad en automatización, el posicionamiento de corto alcance, el conteo y la detección de objetivos, además de la medición de nivel compacta.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-90KR4M |
| Frecuencia central | 90 kHz ±5% |
| Alcance recomendado | 0,2-4 m |
| Impedancia mínima | 400 Ω ±20% |
| Capacitancia | 1 400 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1 200 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 10,2° ±10% |
| Montaje | Rosca M38 × 1,5 |
| Grado de protección | IP68 |
| Peso | 122 g ±5% con cable de 1 m |
Aplicaciones indicadas en la ficha
- Detección de proximidad en automatización
- Posicionamiento de corto alcance
- Conteo y detección de objetivos
- Medición de nivel compacta
Integración mecánica y eléctrica
El montaje estándar utiliza una rosca M38 × 1,5. El peso indicado, 122 g ±5%, corresponde a la configuración con cable de 1 m. Para integrar el transductor en el equipo se ofrecen opciones de carcasa, montaje, cable y conexión.
Los datos para la electrónica asociada son una impedancia mínima de 400 Ω ±20%, una capacitancia de 1 400 pF ±20% a 1 kHz y una tensión de pico inferior a 1 200 Vpp.
