Kurzstreckenmessung von 0,2 bis 4 m
Der BBDM-90KR4M ist ein luftgekoppelter 90-kHz-Ultraschallwandler mit einem Referenzbereich von 0,2 bis 4 m. Sein -3-dB-Halbwertswinkel ist mit 10,2° ±10% angegeben und beschreibt das Schallfeld für die Erfassung auf kurze Distanz.
Als Anwendungen nennt das Produktdatenblatt die Näherungserkennung in der Automation, die Kurzstreckenpositionierung, Zähl- und Zielerfassungsaufgaben sowie kompakte Füllstandsmessungen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-90KR4M |
| Mittenfrequenz | 90 kHz ±5% |
| Empfohlener Bereich | 0,2-4 m |
| Minimale Impedanz | 400 Ω ±20% |
| Kapazität | 1.400 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.200 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 10,2° ±10% |
| Montage | M38 × 1,5 Gewinde |
| Schutzart | IP68 |
| Gewicht | 122 g ±5% bei 1 m Kabellänge |
Im Datenblatt genannte Anwendungen
- Näherungserkennung in der Automation
- Kurzstreckenpositionierung
- Zählung und Zielerfassung
- Kompakte Füllstandsmessung
Mechanische und elektrische Einbindung

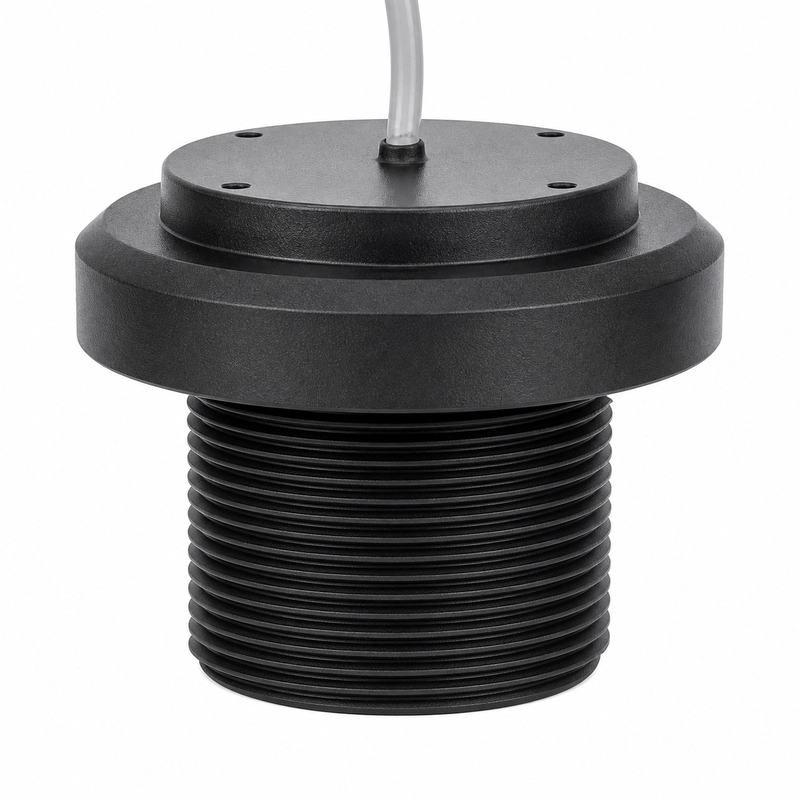

Für die Montage ist ein M38 × 1,5 Gewinde angegeben. Das Gewicht von 122 g ±5% bezieht sich auf die Ausführung mit 1 m Kabel. Für die Geräteintegration stehen Optionen für Gehäuse, Montage, Kabel und Anschluss zur Verfügung.
Für die zugehörige Elektronik nennt die Quelle eine minimale Impedanz von 400 Ω ±20%, eine Kapazität von 1.400 pF ±20% bei 1 kHz und eine Spitzenspannung unter 1.200 Vpp.
