面向 0.5-12 m 的液位与距离检测

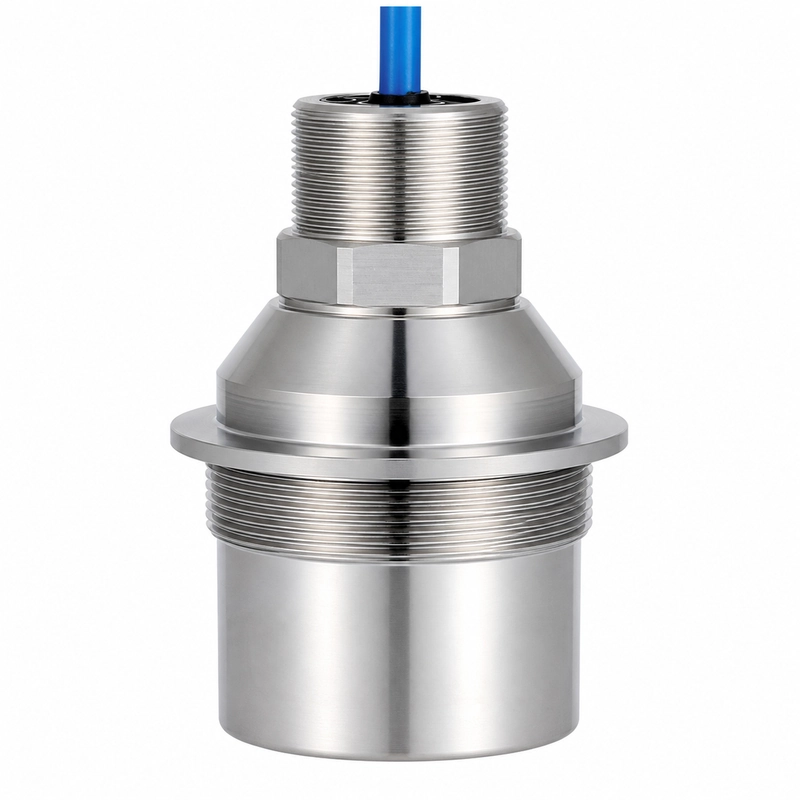

BBDM-36KR12M 是中心频率为 36 kHz 的空气超声波换能器，参考量程为 0.5-12 m。源资料列出的用途包括储罐和容器液位测量、工业设备测距、车辆与机械防撞，以及安防和区域监控。
选型时应先明确所需距离与目标条件，再核对可用安装空间和工作环境。参考量程属于产品规格，最终装机效果仍需结合实际目标和配套电路验证。
声学、电气与机械参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-36KR12M |
| 中心频率 | 36 kHz +/-5% |
| 参考量程 | 0.5-12 m |
| 最小阻抗 | 180 ohm +/-20% |
| 电容量 | 5,300 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力等级 | 不超过 3 kgf 或 0.3 MPa |
| 波束宽度 | -3 dB 半功率角：10.1° +/-10% |
| 外壳材质 | 不锈钢 |
| 安装方式 | 参见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 2,840 g +/-5% |
| 线缆长度 | 10 m +/-0.3 m |
结合目标区域评估波束宽度
该型号规定的 -3 dB 半功率角为 10.1° +/-10%。用于容器时，需要检查 0.5-12 m 声程内的罐口、扶梯、管道或其他内部构件是否可能进入声场；用于机械测距或防撞时，则应在目标整个预期行程内评估尺寸、表面状态和朝向。
安防和区域监控布置同样需要检查声学路径。换能器位置应能直达预期反射面，并尽量避免邻近结构产生竞争回波。
核算线缆、载荷与工作限制
安装支撑与布线设计应计入 2,840 g +/-5% 的标注重量和 10 m +/-0.3 m 的线缆长度。现场条件还必须满足不超过 3 kgf 或 0.3 MPa 的压力要求、-40 至 +80 摄氏度的工作范围以及 IP68 防护规格。
驱动接收电路应适配 180 ohm 的最小阻抗和 1 kHz 下 5,300 pF 的电容量，峰值激励必须低于 1,500 Vpp。线缆和连接方式则应与设备接口一并确认。
配置核对信息
- 工作介质、温度和实际压力
- 所需测量区间与最近目标位置
- 目标尺寸、表面和朝向
- 安装空间和接口尺寸
- 换能器及线缆的机械支撑
- 驱动接收电路和连接方式
