Medición de nivel y distancia entre 0,5 y 12 m

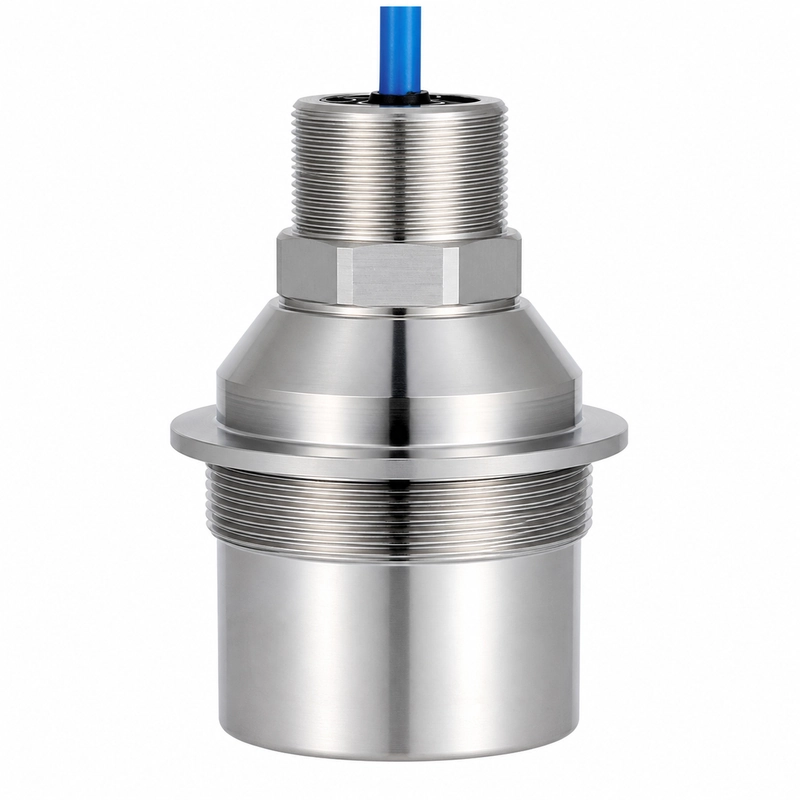

El BBDM-36KR12M es un transductor ultrasónico aéreo de 36 kHz con un alcance de referencia de 0,5 a 12 m. Sus usos documentados incluyen medición de nivel en depósitos y recipientes, medida de distancia en equipos industriales, prevención de colisiones en vehículos y maquinaria, y vigilancia de seguridad o de áreas.
La selección debe partir de la distancia y el objetivo requeridos, para después comprobar el espacio de montaje y el entorno de trabajo. El alcance es un valor de referencia; el conjunto final debe validarse con el objetivo y la electrónica reales.
Datos acústicos, eléctricos y mecánicos
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-36KR12M |
| Frecuencia central | 36 kHz +/-5 % |
| Alcance de referencia | 0,5-12 m |
| Impedancia mínima | 180 ohmios +/-20 % |
| Capacitancia | 5 300 pF +/-20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1 500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 10,1° +/-10 % |
| Material de la carcasa | Acero inoxidable |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 2 840 g +/-5 % |
| Longitud del cable | 10 m +/-0,3 m |
Relacionar el ancho de haz con la zona objetivo
El ángulo de media potencia a -3 dB es de 10,1° +/-10 %. En un depósito, se debe revisar si el cuello, las escaleras, las tuberías u otros elementos internos entran en el campo acústico entre 0,5 y 12 m. En medida de distancia o prevención de colisiones, hay que evaluar el tamaño, la superficie y la orientación del objetivo durante todo su recorrido previsto.
Las instalaciones de seguridad y vigilancia requieren el mismo análisis de la trayectoria acústica. La posición elegida debe ofrecer un camino despejado hacia la superficie reflectante y evitar que estructuras cercanas generen ecos competidores.
Considerar el cable, la carga y los límites de servicio
El soporte y el tendido deben contemplar el peso de 2 840 g +/-5 % y la longitud de cable de 10 m +/-0,3 m. Las condiciones reales también deben mantenerse por debajo de 3 kgf o 0,3 MPa, dentro del intervalo de -40 a +80 grados C y de acuerdo con la protección IP68.
Las etapas de emisión y recepción deben adaptarse a la impedancia mínima de 180 ohmios y a la capacitancia de 5 300 pF a 1 kHz. La tensión de pico debe permanecer por debajo de 1 500 Vpp, y el cable y la conexión deben coordinarse con la interfaz del equipo.
Información para revisar la configuración
- Medio de trabajo, temperatura y presión real
- Intervalo de medida y posición más cercana del objetivo
- Tamaño, superficie y orientación del objetivo
- Espacio de montaje y dimensiones de interfaz
- Soporte mecánico del transductor y del cable
- Electrónica de emisión y recepción y método de conexión
