BBDM-36KR12M Luftultraschallwandler für 0,5-12 m Messbereich

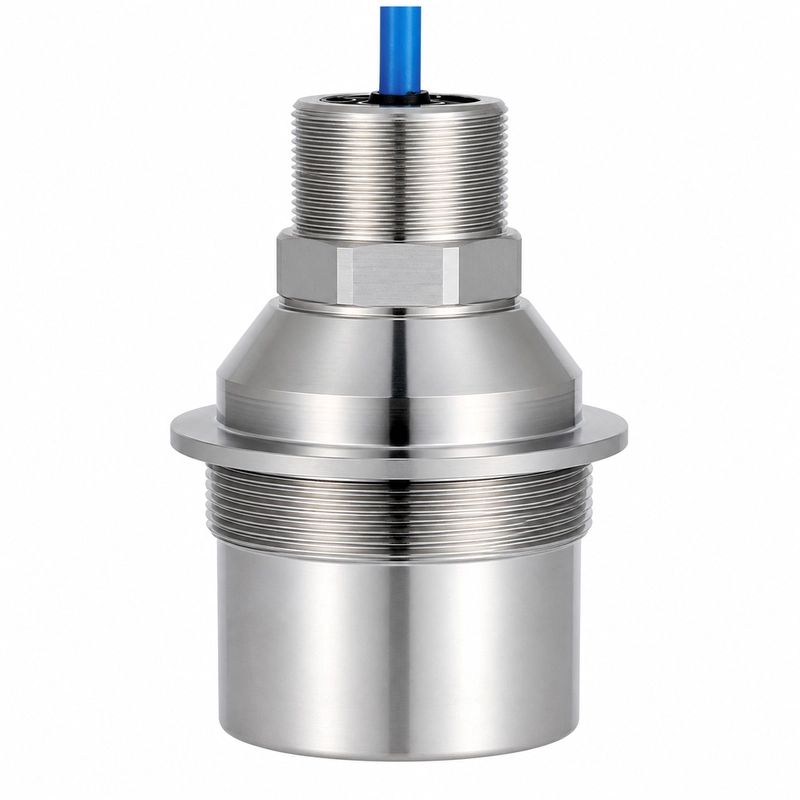

BBDM-36KR12M Luftultraschallwandler mit silbernem Zylinderkörper, Gewindeabschnitten, Flansch, Sechskantschulter und blauem Kabel

Füllstands- und Abstandsmessung von 0,5 bis 12 m

Der BBDM-36KR12M ist ein luftgekoppelter 36-kHz-Ultraschallwandler mit einem Referenzbereich von 0,5 bis 12 m. Dokumentierte Anwendungen sind die Füllstandsmessung in Tanks und Behältern, die Abstandsmessung an Industrieanlagen, der Kollisionsschutz von Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung.

Die Auswahl beginnt mit Messentfernung und Zielbedingungen; anschließend sind Einbauraum und Betriebsumgebung zu prüfen. Der Referenzbereich ist ein Auswahlwert, während die fertige Anordnung mit dem tatsächlichen Ziel und der vorgesehenen Elektronik validiert werden muss.

Akustische, elektrische und mechanische Daten

Parameter Spezifikation
Modell BBDM-36KR12M
Mittenfrequenz 36 kHz +/-5 %
Referenzbereich 0,5-12 m
Minimale Impedanz 180 Ohm +/-20 %
Kapazität 5.300 pF +/-20 % bei 1 kHz
Betriebsspannung Spitzenspannung unter 1.500 Vpp
Betriebstemperatur -40 bis +80 Grad C
Zulässiger Druck Bis 3 kgf oder 0,3 MPa
Schallkeulenbreite -3-dB-Halbwertswinkel: 10,1° +/-10 %
Gehäusewerkstoff Edelstahl
Montage Siehe Maßzeichnung des Produkts
Schutzart IP68
Gewicht 2.840 g +/-5 %
Kabellänge 10 m +/-0,3 m

Schallkeulenbreite und Zielbereich aufeinander abstimmen

Der -3-dB-Halbwertswinkel ist mit 10,1° +/-10 % angegeben. In einem Behälter ist zu prüfen, ob Stutzen, Leitern, Rohrleitungen oder andere Einbauten zwischen 0,5 und 12 m in das Schallfeld ragen. Bei Maschinenabstandsmessung oder Kollisionsschutz sind Zielgröße, Oberfläche und Ausrichtung über den gesamten erwarteten Bewegungsweg zu beurteilen.

Sicherheits- und Bereichsüberwachungen erfordern dieselbe Prüfung des Schallweges. Der Montageort soll einen freien Weg zur vorgesehenen Reflexionsfläche ermöglichen, ohne dass benachbarte Strukturen konkurrierende Echos erzeugen.

Kabel, Last und Betriebsgrenzen berücksichtigen

Halterung und Kabelführung müssen das Gewicht von 2.840 g +/-5 % und die Kabellänge von 10 m +/-0,3 m einbeziehen. Die Betriebsbedingungen müssen außerdem unter 3 kgf oder 0,3 MPa, innerhalb von -40 bis +80 Grad C und entsprechend der Schutzart IP68 bleiben.

Sende- und Empfangsstufen sind auf die minimale Impedanz von 180 Ohm und die Kapazität von 5.300 pF bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 1.500 Vpp bleiben; Kabel und Anschlussart sind mit der Geräteschnittstelle zu koordinieren.

Angaben für die Konfigurationsprüfung

  • Betriebsmedium, Temperatur und tatsächlicher Druck
  • Messintervall und nächste erwartete Zielposition
  • Zielgröße, Oberfläche und Ausrichtung
  • Einbauraum und Schnittstellenmaße
  • Mechanische Abstützung von Wandler und Kabel
  • Sende- und Empfangselektronik und Anschlussart
