Mesure de niveau et de distance sur une plage de 0,5 à 12 m

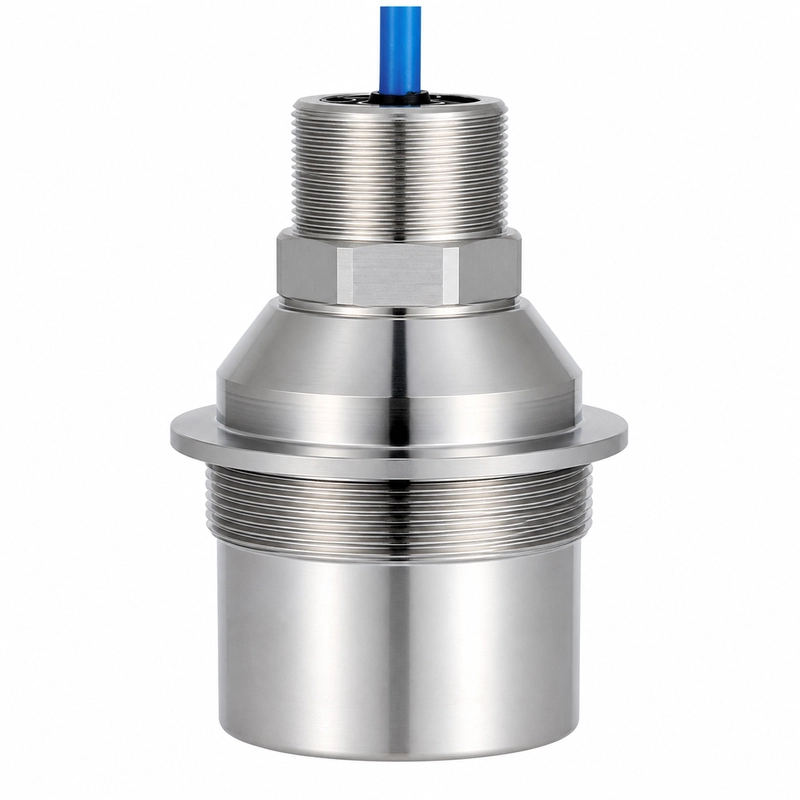

Le BBDM-36KR12M est un transducteur ultrasonore aérien de 36 kHz dont la portée de référence est comprise entre 0,5 et 12 m. Les usages documentés couvrent la mesure de niveau dans les cuves et réservoirs, la télémétrie d’équipements industriels, l’anticollision de véhicules et machines, ainsi que la sécurité et la surveillance de zones.
La sélection commence par la distance requise et les caractéristiques de la cible, puis par la vérification de l’encombrement disponible et de l’environnement. La portée est une valeur de référence ; le montage final doit être validé avec la cible et l’électronique réelles.
Données acoustiques, électriques et mécaniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-36KR12M |
| Fréquence centrale | 36 kHz +/-5 % |
| Portée de référence | 0,5-12 m |
| Impédance minimale | 180 ohms +/-20 % |
| Capacité | 5 300 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 10,1° +/-10 % |
| Matériau du boîtier | Acier inoxydable |
| Montage | Se reporter au plan dimensionnel du produit |
| Indice de protection | IP68 |
| Masse | 2 840 g +/-5 % |
| Longueur du câble | 10 m +/-0,3 m |
Relier la largeur du faisceau à la zone visée
L’angle à mi-puissance à -3 dB est spécifié à 10,1° +/-10 %. Dans un réservoir, le col, les échelles, les conduites et les autres éléments internes présents sur le trajet de 0,5 à 12 m sont à examiner par rapport à ce faisceau. En télémétrie ou en anticollision, les dimensions, l’état de surface et l’orientation de la cible sont à contrôler sur toute sa course prévue.
Les installations de sécurité et de surveillance exigent la même analyse du trajet acoustique. L’emplacement doit offrir une voie dégagée vers la surface réfléchissante sans que des structures voisines produisent des échos concurrents.
Intégrer le câble, la charge et les limites de service
Le support et le cheminement doivent tenir compte de la masse de 2 840 g +/-5 % et du câble de 10 m +/-0,3 m. Les conditions réelles doivent également rester sous 3 kgf ou 0,3 MPa, dans la plage de -40 à +80 degrés C et conformément à la protection IP68.
Les étages d’émission et de réception doivent être adaptés à l’impédance minimale de 180 ohms et à la capacité de 5 300 pF à 1 kHz. La tension de crête doit rester inférieure à 1 500 Vpp, tandis que le câble et le raccordement sont à coordonner avec l’interface de l’équipement.
Informations pour la revue de configuration
- Milieu de fonctionnement, température et pression réelle
- Intervalle de mesure et position minimale de la cible
- Dimensions, surface et orientation de la cible
- Espace de montage et dimensions d’interface
- Support mécanique du transducteur et du câble
- Électronique d’émission et de réception et raccordement
