覆盖 12 m 参考跨度的液位与距离测量

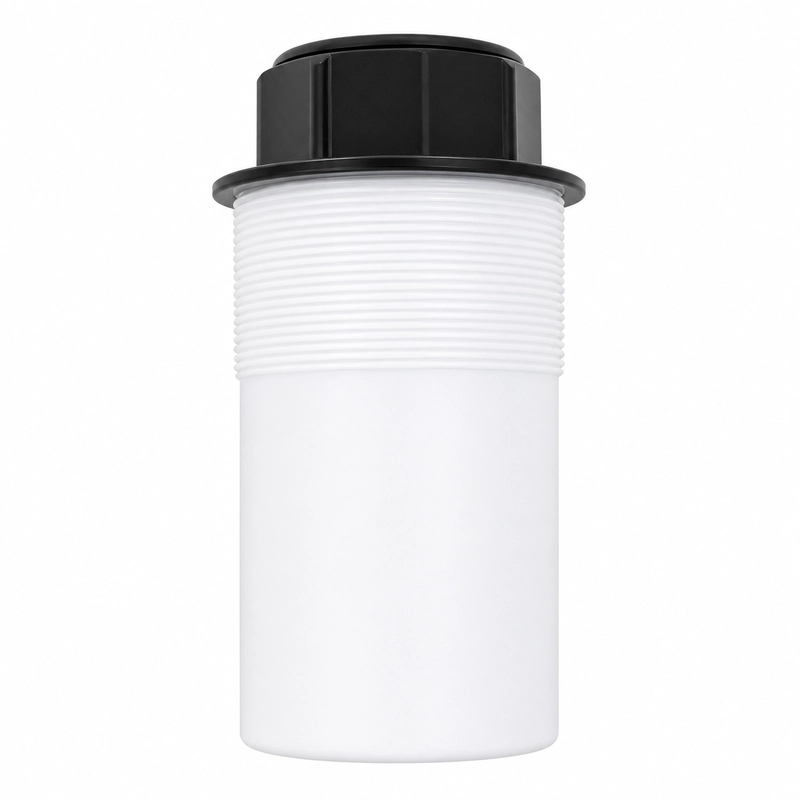

BBDM-34KR12M 是一款空气耦合超声波换能器，中心频率为 34 kHz，建议量程为 0.5-12 m。源资料列出的应用包括储罐与容器液位测量、工业设备测距、车辆与机械防撞，以及安防和区域监控。
该型号的主配置采用 8° 半功率角，压力等级不高于 3 kgf 或 0.3 MPa。工程选型时需要同时考虑声场覆盖范围和安装位置的实际压力，不能只按最大测距选择。
主配置技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-34KR12M |
| 中心频率 | 34 kHz +/-5% |
| 建议量程 | 0.5-12 m |
| 最小阻抗 | 700 ohm +/-20% |
| 电容量 | 5,400 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：8° +/-10% |
| 外壳材质 | 聚四氟乙烯（PTFE） |
| 安装方式 | 以产品结构尺寸图为准 |
| 防护等级 | IP68 |
| 重量 | 1,190 g +/-5% |
两组声场与压力配置
源资料在相同标称中心频率下列出两组配置。由于量程下限、半功率角和压力等级会同步变化，选型时应将其视为不同配置，不能交叉组合参数。
| 建议量程 | -3 dB 半功率角 | 压力等级 |
|---|---|---|
| 0.45-12 m | 8.9° +/-10% | 不高于 10 kgf 或 1 MPa |
| 0.5-12 m | 8° +/-10% | 不高于 3 kgf 或 0.3 MPa |
BBDM-34KR12M 的主参数采用 0.5-12 m、8° 和 0.3 MPa 这一组。结构与电气设计定版前，应先确认项目实际需要的配置。
围绕声程安排安装位置
主配置的最近目标距离为 0.5 m，目标在预期变化范围内应保持位于声轴方向。储罐接口、容器内部构件、设备护罩和机械结构应避开计划使用的声场；目标尺寸、表面状态和倾角也需要纳入回波评估。
集成前核对材质与电路
源资料给出的外壳材质为聚四氟乙烯。应结合实际介质与工作温度核对材料相容性，而不能只依据压力和距离参数选型。驱动与接收电路还应按 700 ohm 最小阻抗、5,400 pF 电容量及低于 1,500 Vpp 的峰值限制设计，并通过产品结构尺寸图确认安装空间和接口。
