Mesure de niveau et de distance sur une portée indicative de 12 m

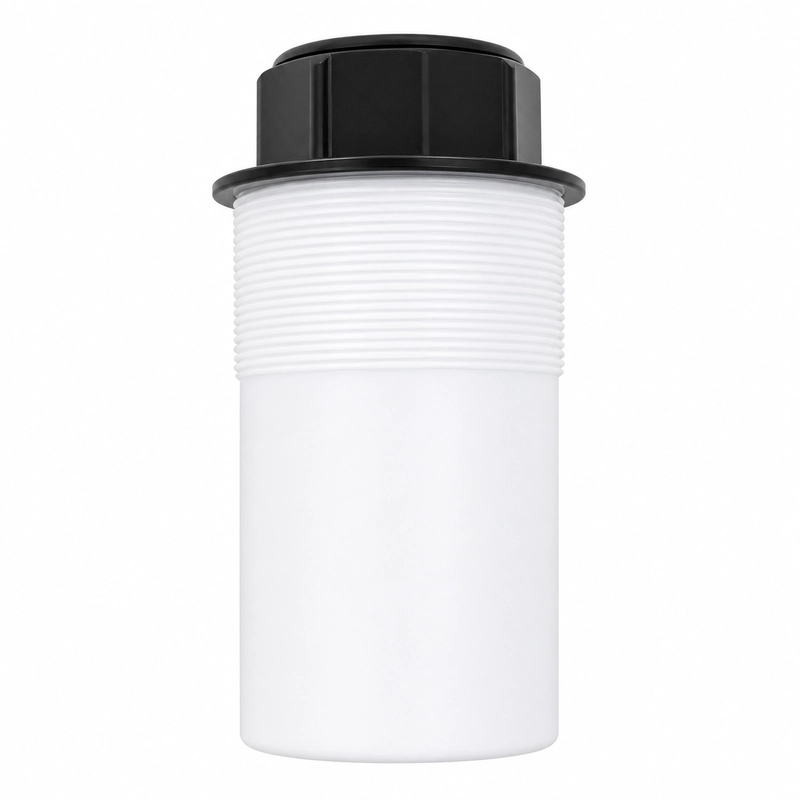

Le BBDM-34KR12M est un transducteur ultrasonique aérien dont la fréquence centrale est de 34 kHz et la portée recommandée de 0,5 à 12 m. La documentation le destine notamment à la mesure de niveau dans les cuves, à la télémétrie sur les équipements industriels, à l’anticollision des véhicules et des machines, ainsi qu’à la surveillance de zones.
La configuration principale associe un angle à mi-puissance de 8 degrés à une pression admissible de 3 kgf ou 0,3 MPa au maximum. Ces deux critères sont à examiner ensemble lors du choix de l’emplacement de mesure.
Caractéristiques de la configuration principale
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-34KR12M |
| Fréquence centrale | 34 kHz +/-5% |
| Portée recommandée | 0,5-12 m |
| Impédance minimale | 700 ohm +/-20% |
| Capacité | 5 400 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 8 degrés +/-10% |
| Matériau du boîtier | PTFE |
| Montage | Se reporter au plan coté du produit |
| Indice de protection | IP68 |
| Masse | 1 190 g +/-5% |
Deux configurations acoustiques et de pression
La source indique deux configurations à la même fréquence centrale nominale. La limite basse de portée, l’angle du faisceau et la pression admissible évoluent simultanément ; les valeurs des deux lignes ne doivent donc pas être combinées.
| Portée recommandée | Angle à mi-puissance à -3 dB | Pression admissible |
|---|---|---|
| 0,45-12 m | 8,9 degrés +/-10% | 10 kgf ou 1 MPa au maximum |
| 0,5-12 m | 8 degrés +/-10% | 3 kgf ou 0,3 MPa au maximum |
Les valeurs principales présentées pour le BBDM-34KR12M correspondent à la seconde ligne : 0,5-12 m, 8 degrés et 0,3 MPa. La configuration requise doit être confirmée avant de figer l’intégration mécanique et électrique.
Implantation par rapport au trajet acoustique
La cible doit rester sur l’axe acoustique et respecter la limite basse de 0,5 m de la configuration principale. Les raccords de cuve, éléments internes, carters et structures de machine ne doivent pas empiéter sur le champ utile. La taille, l’état de surface et l’inclinaison de la cible font également partie de l’évaluation de l’écho.
Contrôles du matériau et de l’électronique
Le boîtier spécifié est en PTFE. Sa compatibilité doit être vérifiée avec le milieu et la température du procédé, indépendamment des seuls critères de portée et de pression. L’étage d’émission-réception doit tenir compte de l’impédance minimale de 700 ohm, de la capacité de 5 400 pF et de la limite de crête inférieure à 1 500 Vpp. Le plan coté permet de contrôler l’espace et l’interface de montage.
