Medición de nivel y distancia en un intervalo de referencia de 12 m

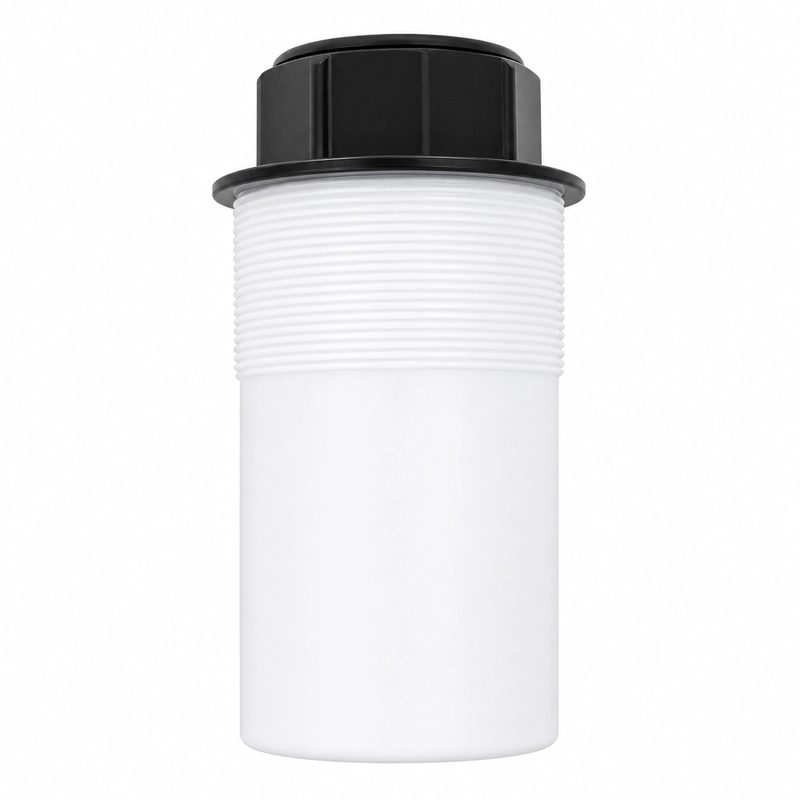

El BBDM-34KR12M es un transductor ultrasónico aéreo con una frecuencia central de 34 kHz y un alcance recomendado de 0,5 a 12 m. Entre las aplicaciones indicadas figuran la medición de nivel en depósitos y recipientes, la medida de distancias en equipos industriales, la prevención de colisiones de vehículos y maquinaria, y la vigilancia de zonas.
La configuración principal combina un ángulo de media potencia de 8 grados con una presión admisible máxima de 3 kgf o 0,3 MPa. Ambos datos deben valorarse conjuntamente al definir el punto de medición.
Especificaciones de la configuración principal
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-34KR12M |
| Frecuencia central | 34 kHz +/-5% |
| Alcance recomendado | 0,5-12 m |
| Impedancia mínima | 700 ohm +/-20% |
| Capacitancia | 5.400 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 8 grados +/-10% |
| Material de la carcasa | PTFE |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 1.190 g +/-5% |
Dos configuraciones acústicas y de presión
La fuente recoge dos configuraciones con la misma frecuencia central nominal. El límite inferior del alcance, el ángulo del haz y la presión admisible cambian a la vez, por lo que no deben mezclarse valores de filas distintas.
| Alcance recomendado | Ángulo de media potencia a -3 dB | Presión admisible |
|---|---|---|
| 0,45-12 m | 8,9 grados +/-10% | Hasta 10 kgf o 1 MPa |
| 0,5-12 m | 8 grados +/-10% | Hasta 3 kgf o 0,3 MPa |
La especificación principal mostrada para el BBDM-34KR12M corresponde a 0,5-12 m, 8 grados y 0,3 MPa. Conviene confirmar la configuración necesaria antes de cerrar el diseño mecánico y eléctrico.
Montaje respecto a la trayectoria acústica
El objetivo debe permanecer alineado con el eje acústico y respetar el límite inferior de 0,5 m de la configuración principal. Las conexiones e interiores del depósito, las protecciones y las estructuras de la máquina no deben invadir el campo útil. También deben evaluarse el tamaño, el estado superficial y la inclinación del objetivo por su efecto sobre el eco de retorno.
Comprobaciones del material y del circuito
La carcasa especificada es de PTFE. Su compatibilidad debe verificarse con el medio y la temperatura del proceso, y no deducirse únicamente de la presión y la distancia. La electrónica de transmisión y recepción debe considerar la impedancia mínima de 700 ohm, la capacitancia de 5.400 pF y el límite de pico inferior a 1.500 Vpp. El plano dimensional sirve para confirmar el espacio y la interfaz de montaje.
