Füllstands- und Abstandsmessung über einen Referenzbereich von 12 m

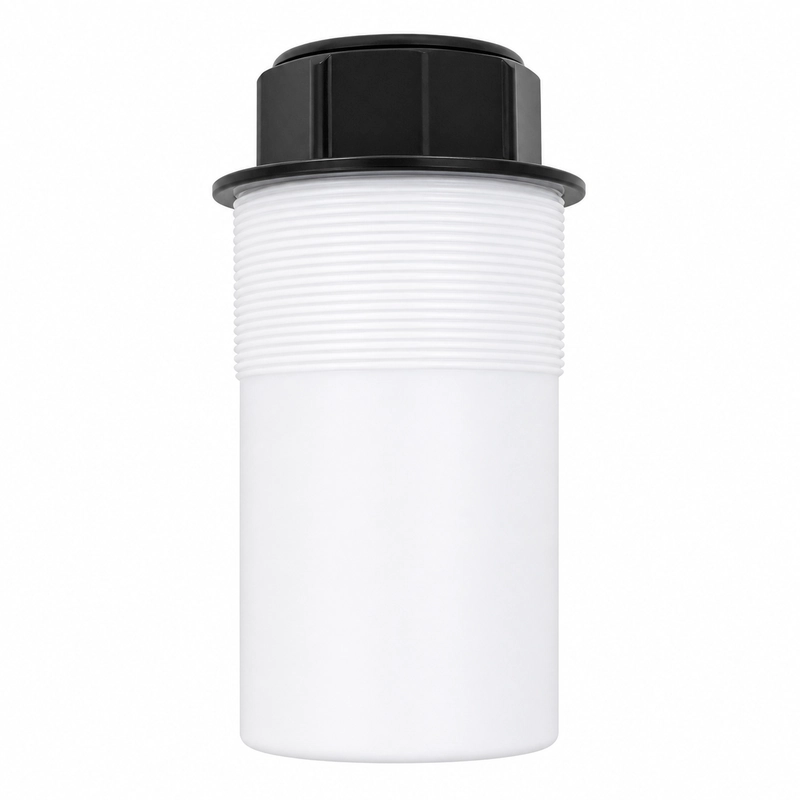

Der BBDM-34KR12M ist ein Luftultraschallwandler mit 34 kHz Mittenfrequenz und einem empfohlenen Messbereich von 0,5 bis 12 m. Als Anwendungen nennt die Quelle Füllstandsmessungen an Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung.
Die Hauptausführung verbindet einen Halbwertswinkel von 8 Grad mit einem zulässigen Druck von höchstens 3 kgf beziehungsweise 0,3 MPa. Beide Größen müssen bei der Festlegung der Messstelle gemeinsam berücksichtigt werden.
Technische Daten der Hauptausführung
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-34KR12M |
| Mittenfrequenz | 34 kHz +/-5% |
| Empfohlener Messbereich | 0,5-12 m |
| Minimale Impedanz | 700 Ohm +/-20% |
| Kapazität | 5.400 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 8 Grad +/-10% |
| Gehäusewerkstoff | PTFE |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 1.190 g +/-5% |
Zwei aufgeführte Schallfeld- und Druckausführungen
Die Quelle führt bei gleicher nominaler Mittenfrequenz zwei Ausführungen auf. Untere Messgrenze, Halbwertswinkel und zulässiger Druck ändern sich gemeinsam; Werte aus unterschiedlichen Zeilen dürfen daher nicht miteinander kombiniert werden.
| Empfohlener Messbereich | Halbwertswinkel bei -3 dB | Zulässiger Druck |
|---|---|---|
| 0,45-12 m | 8,9 Grad +/-10% | Bis 10 kgf oder 1 MPa |
| 0,5-12 m | 8 Grad +/-10% | Bis 3 kgf oder 0,3 MPa |
Als Hauptdaten für den BBDM-34KR12M sind 0,5-12 m, 8 Grad und 0,3 MPa angegeben. Vor Abschluss der mechanischen und elektrischen Konstruktion ist die benötigte Ausführung zu bestätigen.
Montage entlang des Schallwegs
Das Ziel muss auf der Schallachse bleiben und die untere Grenze von 0,5 m für die Hauptausführung einhalten. Tankanschlüsse, Behältereinbauten, Schutzabdeckungen und Maschinenstrukturen dürfen nicht in das genutzte Schallfeld ragen. Auch Zielgröße, Oberflächenzustand und Neigung sind wegen ihres Einflusses auf das Rückecho zu prüfen.
Werkstoff- und Schaltungsprüfung vor der Integration
Als Gehäusewerkstoff ist PTFE angegeben. Die Verträglichkeit mit Medium und Prozesstemperatur muss getrennt von den Druck- und Entfernungswerten geprüft werden. Für die Sende- und Empfangsschaltung sind die Mindestimpedanz von 700 Ohm, die Kapazität von 5.400 pF und die Spitzenspannungsgrenze unter 1.500 Vpp maßgeblich. Einbauraum und Schnittstelle sind anhand der Produktmaßzeichnung zu kontrollieren.
