BBDM-33K-OM 水平全向空气超声波定位换能器

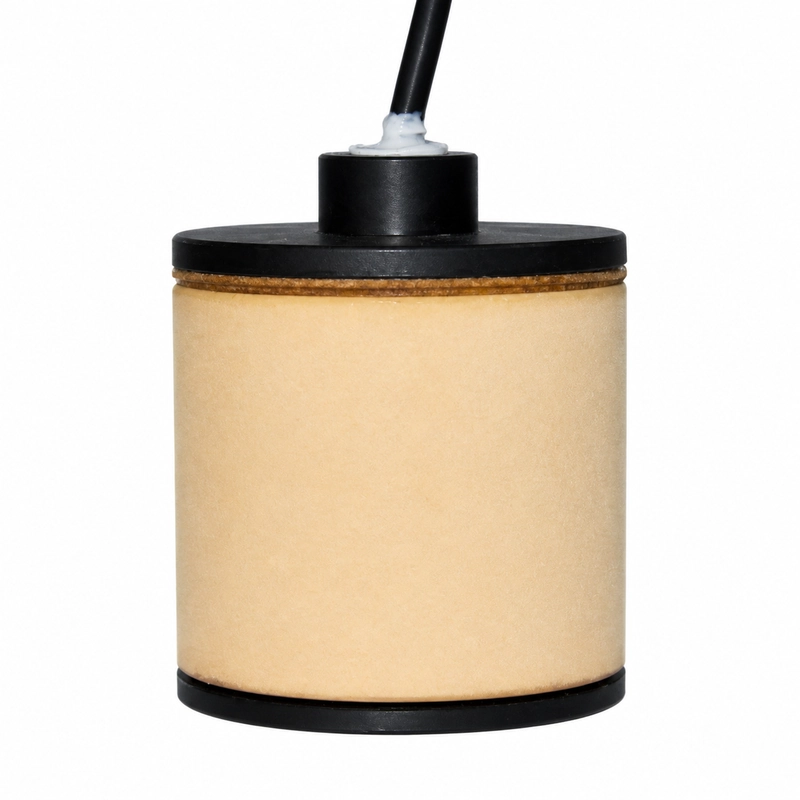

带圆柱形声学主体和顶部线缆的 BBDM-33K-OM 水平全向空气超声波定位换能器

水平全向超声定位

BBDM-33K-OM 是一款中心频率为 33 kHz 的空气超声波定位换能器,声场在水平方向呈全向特性,参考量程为 0.10~15 m,适用于室内定位、超声信标、全向声源和区域存在检测。

主要技术参数

参数 技术指标
型号 BBDM-33K-OM
中心频率 33 kHz ±5%
建议量程 0.10~15 m
最小阻抗 600 Ω ±20%
电容量 3,700 pF ±20%(1 kHz)
工作电压 峰值电压 <600 Vpp
工作温度 -40~+80℃
压力 ≤3 kgf 或 0.3 MPa
声场 水平全向
外壳材质 航空泡沫、POM
防护等级 IP66
重量 240 g ±5%

应用领域

  • 室内定位
  • 超声信标
  • 全向声源
  • 区域存在检测

选型与系统集成

选型时应综合考虑工作介质和温度范围、所需测量距离或声程、目标尺寸与表面状态、可用安装空间、工作压力、防护要求以及驱动接收电路。
