Positionnement ultrasonique à couverture horizontale omnidirectionnelle

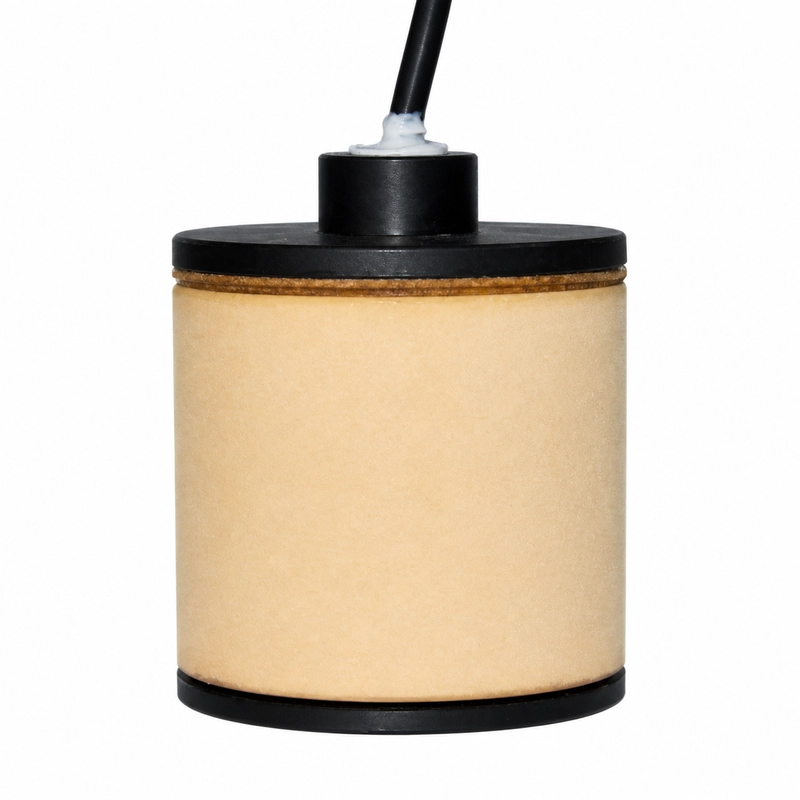

Le BBDM-33K-OM est un transducteur ultrasonique aérien de 33 kHz dont le champ acoustique est omnidirectionnel dans le plan horizontal. Sa portée de référence s’étend de 0,10 à 15 m. Il convient au positionnement intérieur, aux balises ultrasoniques, aux sources sonores omnidirectionnelles et à la détection de présence dans une zone.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-33K-OM |
| Fréquence centrale | 33 kHz ±5 % |
| Portée recommandée | 0,10 à 15 m |
| Impédance minimale | 600 Ω ±20 % |
| Capacité | 3 700 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <600 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Champ acoustique | Omnidirectionnel dans le plan horizontal |
| Matériau du boîtier | Mousse aéronautique et POM |
| Indice de protection | IP66 |
| Masse | 240 g ±5 % |
Applications
- Positionnement intérieur
- Balises ultrasoniques
- Sources sonores omnidirectionnelles
- Détection de présence dans une zone
Sélection et intégration au système
La sélection doit tenir compte du milieu et de la plage de température de fonctionnement, de la distance de mesure ou du trajet acoustique requis, de la taille et de l’état de surface de la cible, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
