Ultraschallpositionierung mit horizontal omnidirektionalem Schallfeld

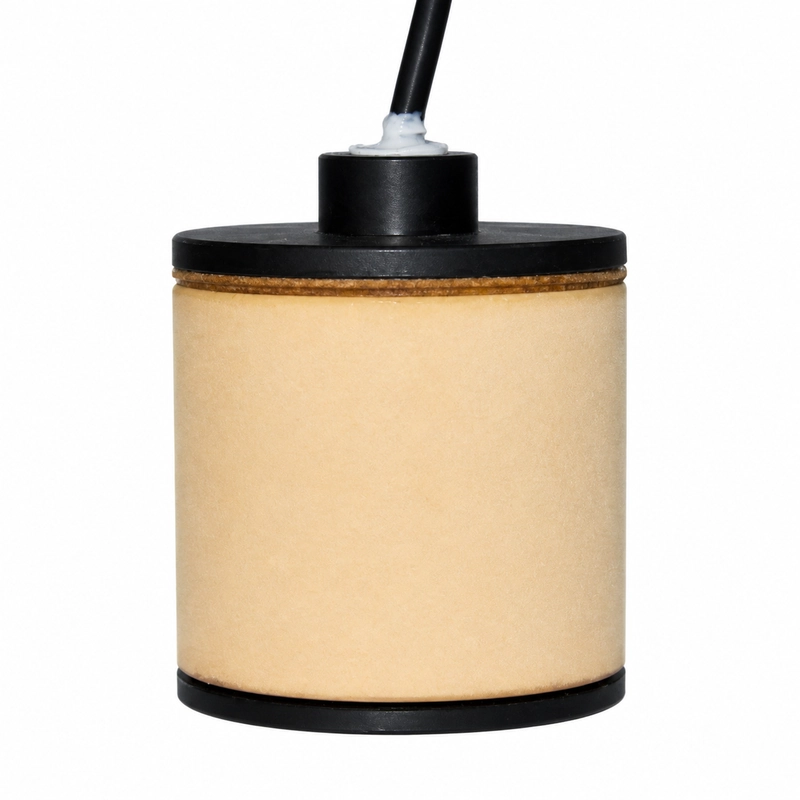

Der BBDM-33K-OM ist ein 33-kHz-Luftultraschallwandler mit einem horizontal omnidirektionalen Schallfeld. Sein Referenzbereich beträgt 0,10 bis 15 m. Er eignet sich für die Innenraumpositionierung, Ultraschallbaken, omnidirektionale Schallquellen und die Anwesenheitserkennung in Bereichen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-33K-OM |
| Mittenfrequenz | 33 kHz ±5 % |
| Empfohlener Bereich | 0,10 bis 15 m |
| Minimale Impedanz | 600 Ω ±20 % |
| Kapazität | 3.700 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <600 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Schallfeld | In der horizontalen Ebene omnidirektional |
| Gehäusewerkstoff | Luftfahrt-Schaumstoff und POM |
| Schutzart | IP66 |
| Gewicht | 240 g ±5 % |
Anwendungen
- Innenraumpositionierung
- Ultraschallbaken
- Omnidirektionale Schallquellen
- Anwesenheitserkennung in Bereichen
Auswahl und Systemintegration
Bei der Auswahl sind das Betriebsmedium und der Temperaturbereich, die erforderliche Messdistanz oder Schallstrecke, Größe und Oberflächenbeschaffenheit des Ziels, der verfügbare Einbauraum, Betriebsdruck, Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
