Posicionamiento ultrasónico con cobertura horizontal omnidireccional

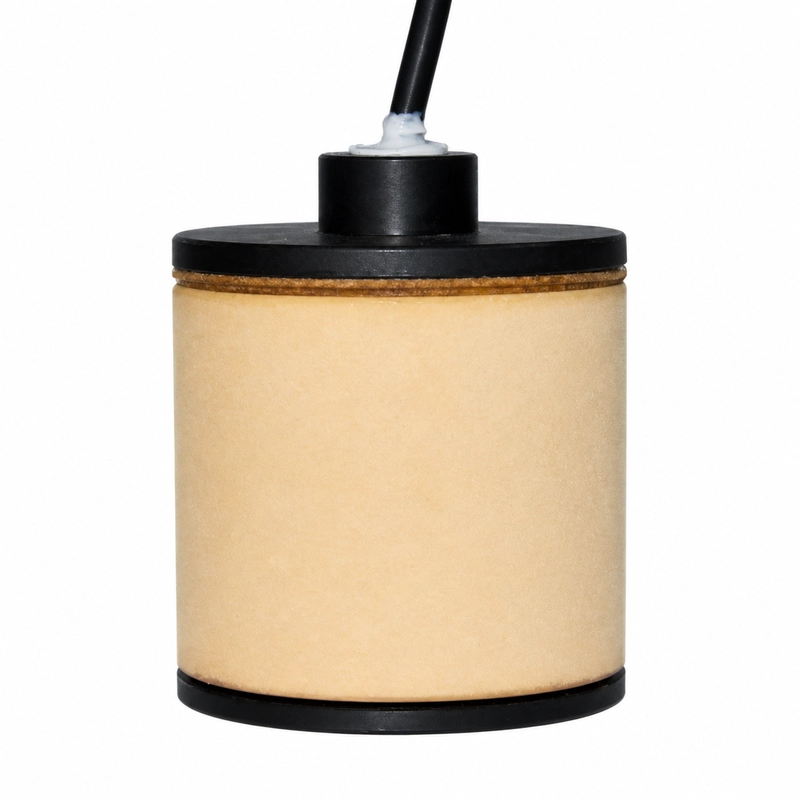

El BBDM-33K-OM es un transductor ultrasónico aéreo de 33 kHz cuyo campo acústico es omnidireccional en el plano horizontal. Su alcance de referencia es de 0,10 a 15 m. Está indicado para posicionamiento en interiores, balizas ultrasónicas, fuentes sonoras omnidireccionales y detección de presencia en una zona.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-33K-OM |
| Frecuencia central | 33 kHz ±5 % |
| Alcance recomendado | 0,10 a 15 m |
| Impedancia mínima | 600 Ω ±20 % |
| Capacitancia | 3.700 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <600 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Campo acústico | Omnidireccional en el plano horizontal |
| Material de la carcasa | Espuma aeroespacial y POM |
| Grado de protección | IP66 |
| Peso | 240 g ±5 % |
Aplicaciones
- Posicionamiento en interiores
- Balizas ultrasónicas
- Fuentes sonoras omnidireccionales
- Detección de presencia en una zona
Selección e integración en el sistema
La selección debe considerar el medio y el intervalo de temperatura de trabajo, la distancia de medición o el trayecto acústico requerido, el tamaño y el estado superficial del objetivo, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
