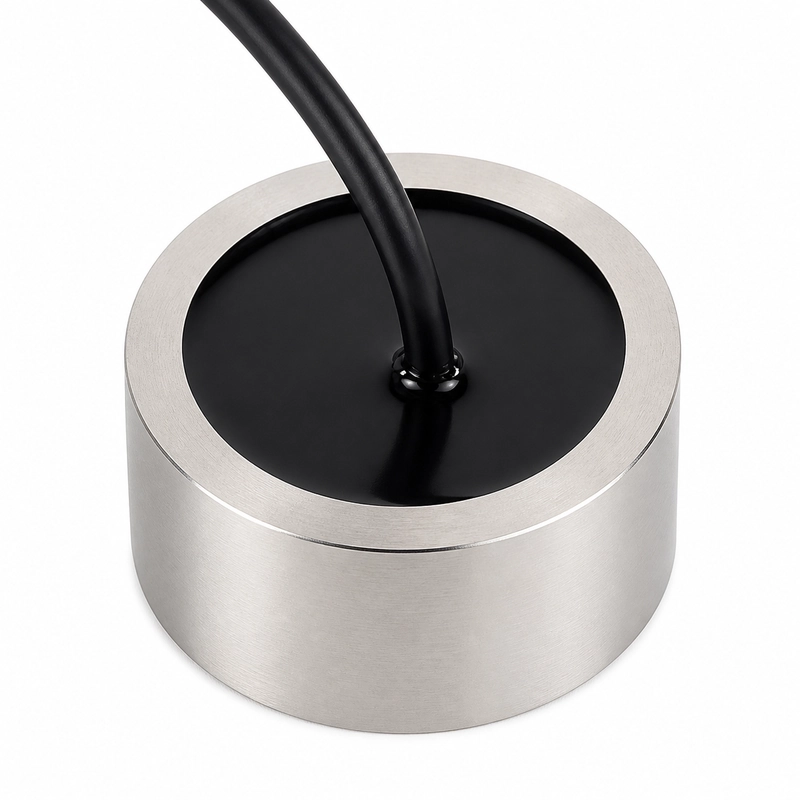

BBDM-2P5M-LS 超声波液位开关换能器

BBDM-2P5M-LS 超声波液位开关换能器

用于报警与泵保护的点式液位检测

BBDM-2P5M-LS 是一款用于液位开关系统的 2.5 MHz 超声波换能器,适用于容器高低液位报警、有液/无液检测、泵保护和工业设备液位控制。

波束宽度以 -3 dB 半功率角表示,标称值为 0.6°。该换能器的防护等级为 IP68,工作温度为 -20~+60℃,压力上限为 10 kgf 或 1 MPa。

电气与工作参数

参数 技术指标
型号 BBDM-2P5M-LS
中心频率 2.5 MHz ±5%
最小阻抗 15 Ω ±20%
电容量 33,000 pF ±20%(1 kHz)
工作电压 峰值电压低于 120 Vpp
工作温度 -20~+60℃
压力 不高于 10 kgf 或 1 MPa
波束宽度 -3 dB 半功率角 0.6°
外壳材质 不锈钢
防护等级 IP68

应用场景

  • 容器高低液位报警
  • 有液/无液检测
  • 泵保护
  • 工业设备液位控制
