Punktuelle Füllstandserkennung für Alarm- und Pumpenschutzfunktionen

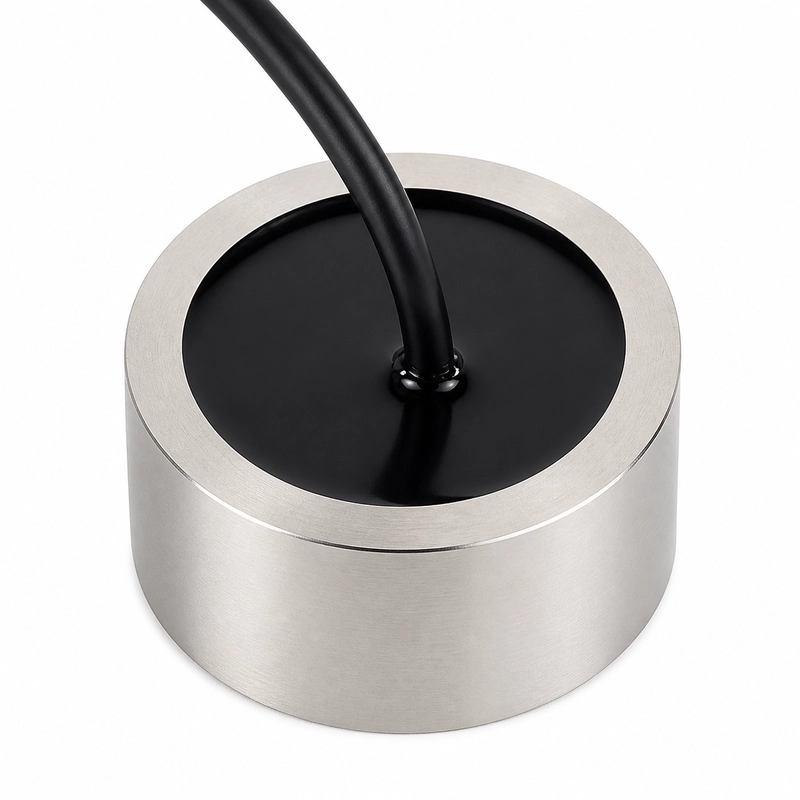

Der BBDM-2P5M-LS ist ein 2,5-MHz-Ultraschallwandler für Flüssigkeitsgrenzschalter. Er ist für Hoch- und Tiefstandsalarm, die Erkennung vorhandener oder fehlender Flüssigkeit, Pumpenschutz sowie die Füllstandssteuerung in Industrieanlagen vorgesehen.
Die Strahlbreite wird durch einen Halbwertswinkel von 0,6° bei -3 dB angegeben. Der Wandler bietet Schutzart IP68, arbeitet bei -20 bis +60 °C und ist für einen maximalen Druck von 10 kgf oder 1 MPa ausgelegt.
Elektrische Daten und Betriebsbedingungen
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-2P5M-LS |
| Mittenfrequenz | 2,5 MHz ±5% |
| Minimale Impedanz | 15 Ohm ±20% |
| Kapazität | 33.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 120 Vpp |
| Betriebstemperatur | -20 bis +60 °C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Strahlbreite | Halbwertswinkel 0,6° bei -3 dB |
| Gehäusewerkstoff | Edelstahl |
| Schutzart | IP68 |
Anwendungen
- Hoch- und Tiefstandsalarm
- Erkennung vorhandener oder fehlender Flüssigkeit
- Pumpenschutz
- Füllstandssteuerung in Industrieanlagen
