Détection ponctuelle de niveau pour les alarmes et la protection des pompes

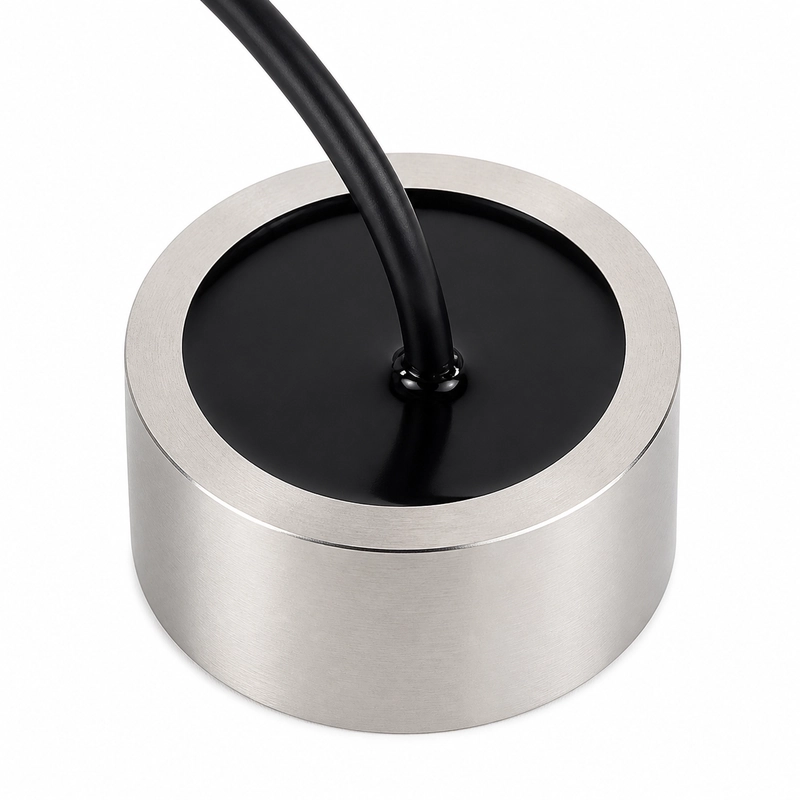

Le BBDM-2P5M-LS est un transducteur ultrasonique de 2,5 MHz destiné aux systèmes de détection de niveau de liquide. Il convient aux alarmes de niveau haut et bas, à la détection de présence ou d’absence de liquide, à la protection des pompes et à la commande de niveau dans les équipements industriels.
La largeur du faisceau est caractérisée par un angle à mi-puissance de 0,6° à -3 dB. Le transducteur offre un indice IP68, fonctionne de -20 à +60 °C et admet une pression maximale de 10 kgf ou 1 MPa.
Caractéristiques électriques et conditions de service
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-2P5M-LS |
| Fréquence centrale | 2,5 MHz ±5% |
| Impédance minimale | 15 Ω ±20% |
| Capacité | 33 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 120 Vpp |
| Température de fonctionnement | -20 à +60 °C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur du faisceau | Angle à mi-puissance de 0,6° à -3 dB |
| Matériau du boîtier | Acier inoxydable |
| Indice de protection | IP68 |
Applications
- Alarmes de niveau haut et bas
- Détection de présence ou d’absence de liquide
- Protection des pompes
- Commande de niveau dans les équipements industriels
